经过各位的不懈努力，现在可以在帖子内直接预览3D模型了！本贴将为大家简单讲解如何导出本站可用的 .glb 模型·。

下面假设大家用的都是 SOLIDWORKS 。

SW 2019、2020 、2021、2024有这个功能，2022、2023版本似未提供导出glb格式的选项，可以升级至2024版或者导出为IGS文件后使用3ds Max转为glb格式。

太长不看版本

  1. 打开你的模型，选择 文件 → 另存为，格式选中 .glb 。
  2. 在这个网站，上传刚才导出的 .glb 文件进行压缩。
  3. 压缩后的小模型，可以直接粘贴到帖子编辑区！

图文版本

导出模型

在 SOLIDWORKS 上打开了模型后， 按照以下操作，将模型导出为 .glb 格式：

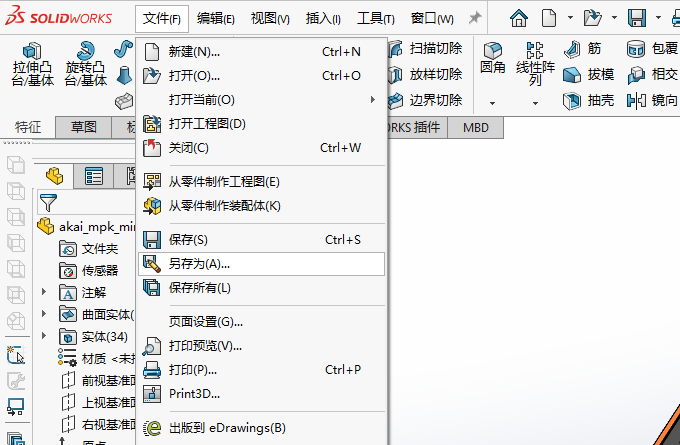

  • 在打开文件后，单击文件 > 另存为。

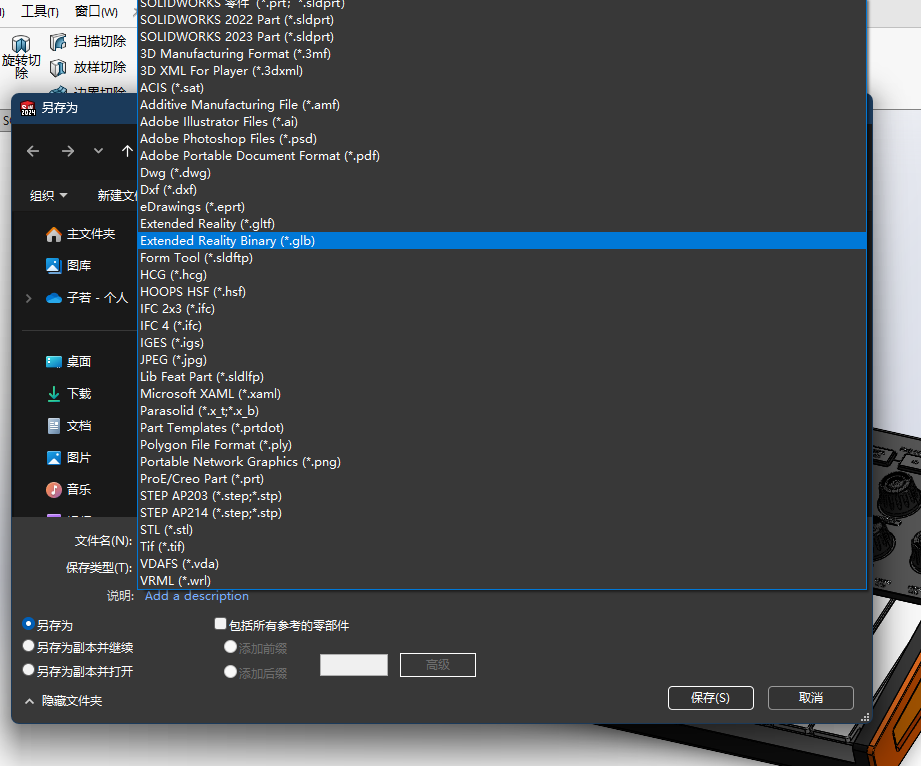

  • 在另存为对话框中，选择扩展现实 (*.GLB)。
image.png921×766 76.1 KB

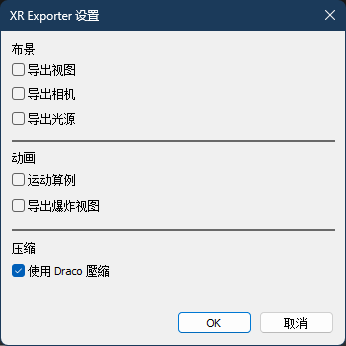

  • （可选）还可以选择选项，然后指定你想要的，用于导出扩展现实文件的设置：

    • 布景

      • 导出视图： 导出 SOLIDWORKS 视图。

      • 导出相机：导出 SOLIDWORKS 相机。

      • 导出光源： 将光源导出至 Khronos 光扩展 (.KHR_Light) 文件。

    • 动画

      • 导出运动算例：将时间线动画导出为 glTF 关键帧顺序。

      • 导出爆炸视图：将爆炸视图导出为 glTF 关键帧顺序。

  • 单击确定后就开始导出。

注意：大型模型导出时间较长，请耐心等待。

（可选）美化模型

如果在建模的时候没有指定材质、贴图或者颜色，导出后的模型就是白色的。如果大家想要个性化、更加好看的模型，可以来给模型来点自定义！

主要方法如下：

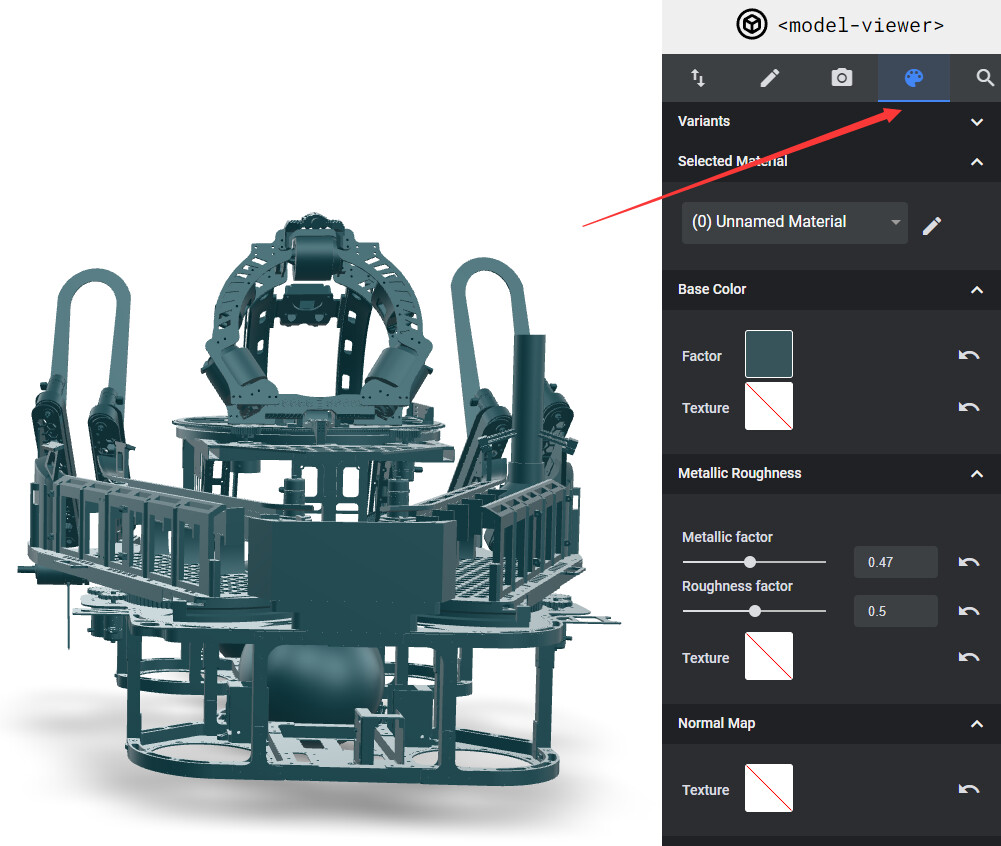

  1. 使用模型预览网站进行glb的编辑。

上传模型后在着色盘进行模型修改

image1001×846 154 KB

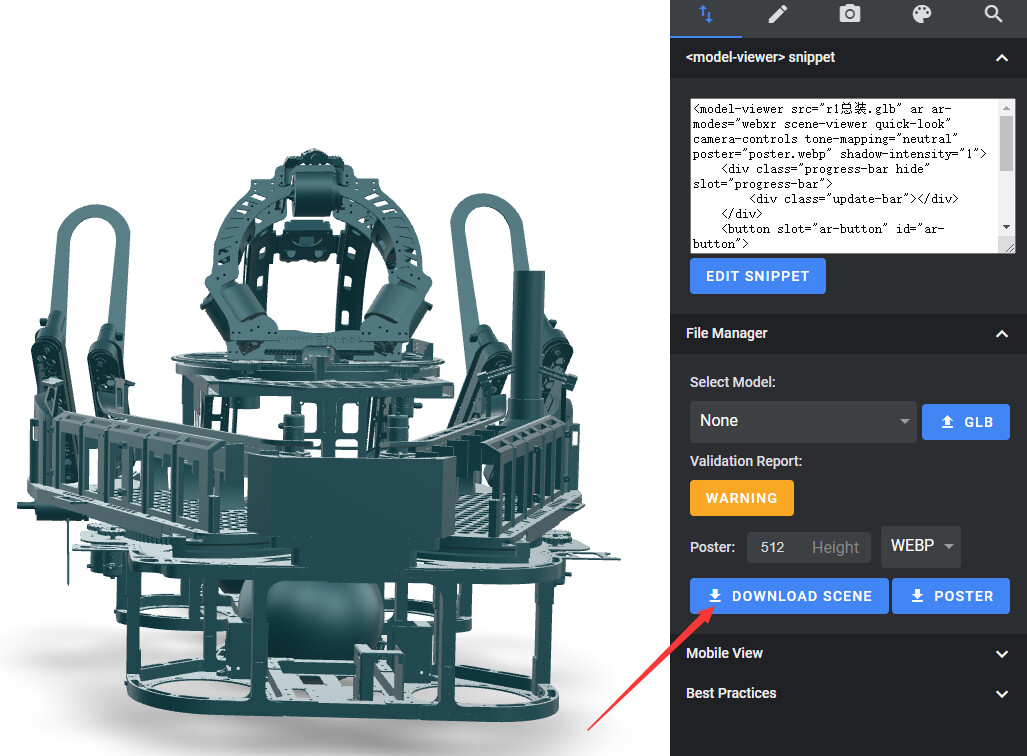

使用Download Sense下载修改好的模型
image1027×756 170 KB

在下载好的model.zio中找到glb文件执行后面的压缩操作（其余文件不重要）

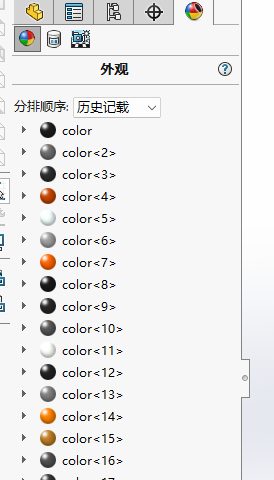

  1. 回到 SOLIDWORKS 当中指定好材质和颜色。
  1. 将导出的模型放到其他的建模软件（如 Blender 或者 3ds Max），在其中进行操作。
image.jpg1025×639 84.4 KB

下面为大家简单演示一下在 Blender 中贴图或者指定材质的方法。

将模型导入 Blender

  1. 打开 Blender, 删除默认的正方体。

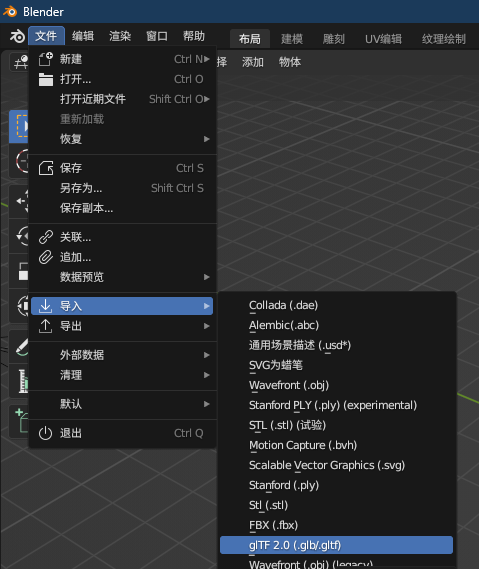

  1. 选择 导入 → glTF 2.0 (.glb/.gltf)，打开之前的文件。
image.png479×569 70.4 KB

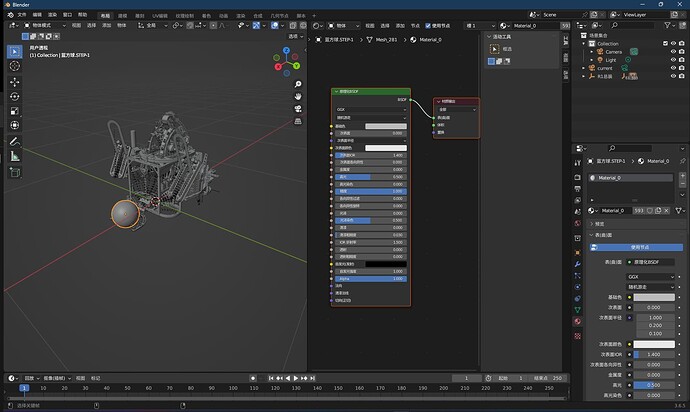

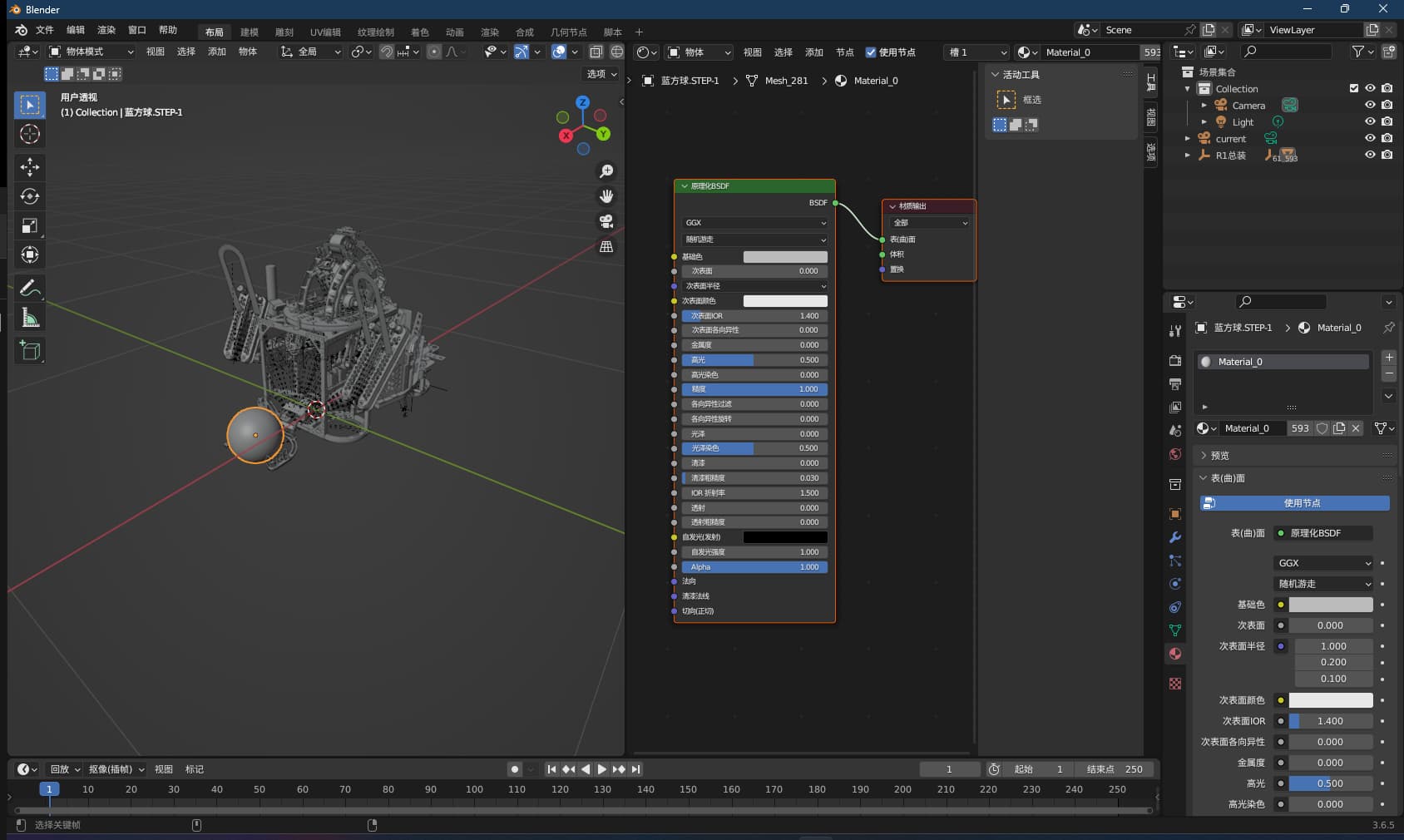

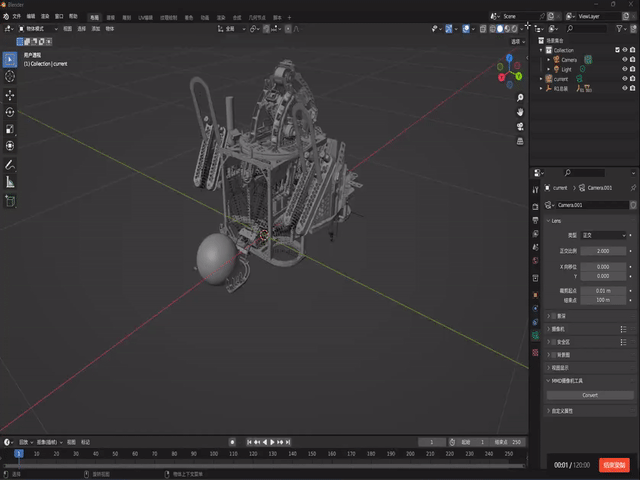

  1. 鼠标移动到3D视图的右上角，出现十字光标后拖动来打开一个并排窗口。将新打开的窗口切换至着色器编辑器

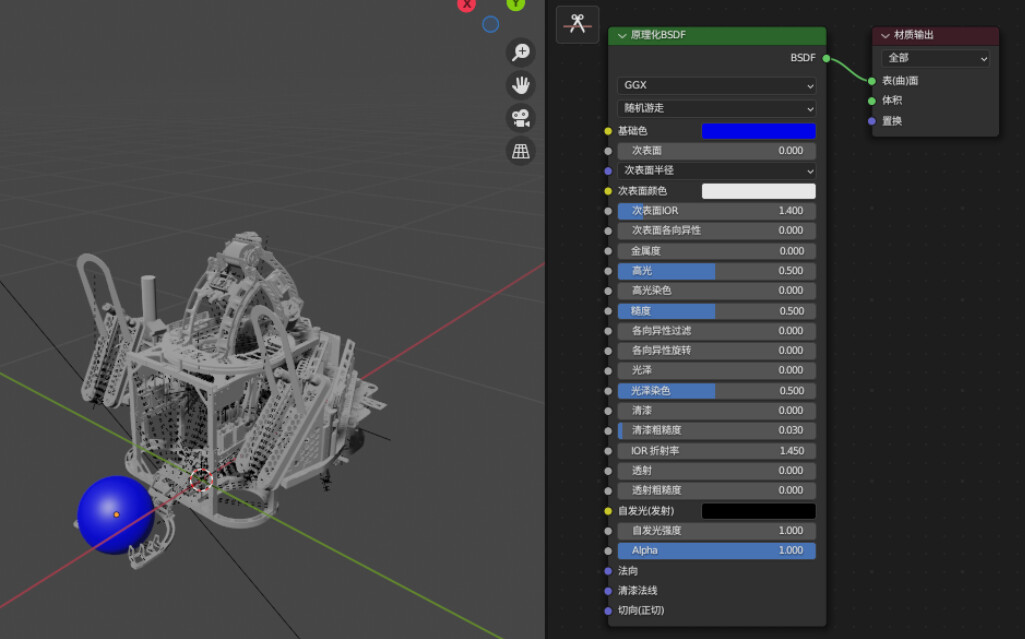

  1. 任意在3D视图中选取一个没有材质的对象，在着色器编辑器中就会出现目前使用的材质。
image.jpg1688×1010 104 KB

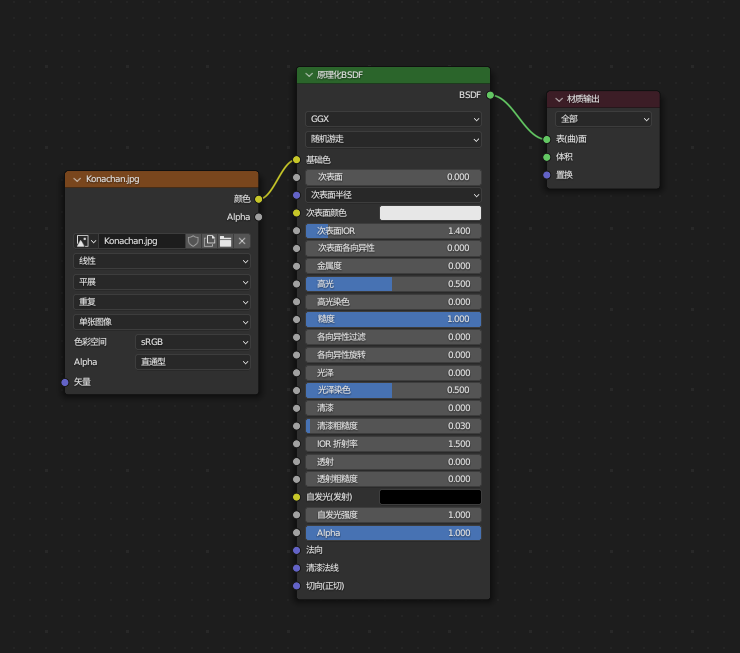

  1. 选取一个你喜欢的图片作为贴图，拖动到着色器编辑器中，并将其颜色和原理化BSDF的基础色连接起来。
image.png740×653 54.8 KB

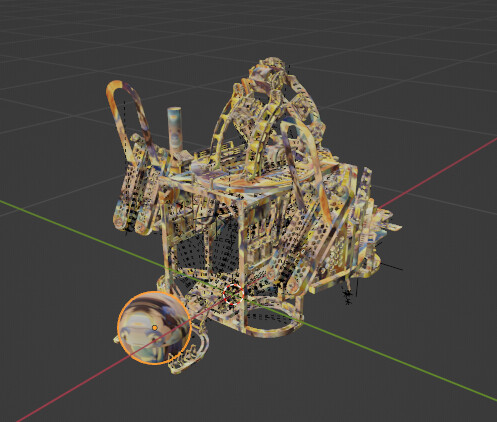

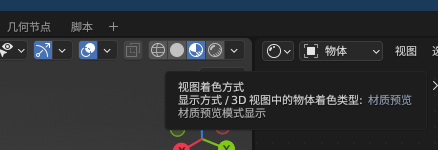

  1. 在3D视图切换到 材质预览，此时，我们能看到贴图成功了。

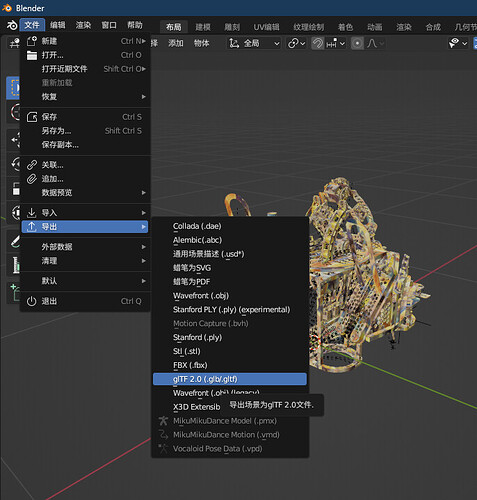

  1. 自定义完成后，同样导出为 .glb 。
image.jpg686×719 94.9 KB

Tips: 可以在 Model Editor (modelviewer.dev) 这个网站预览你的导出结果哦！

压缩模型

由于本站只能上传不大于 4 MB 的文件， 因此需要对导出的模型进行减面和压缩。

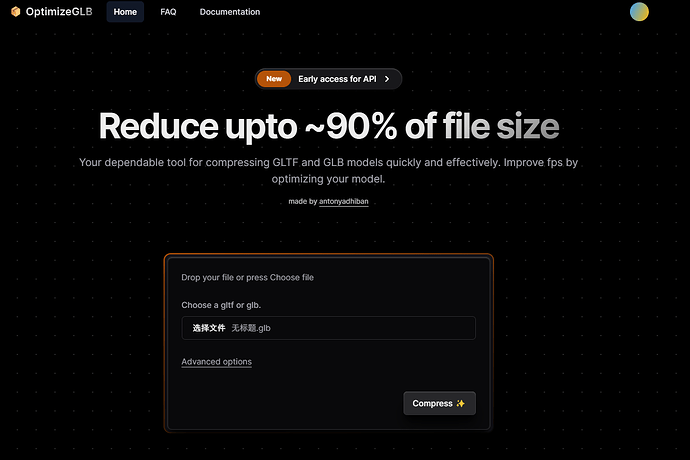

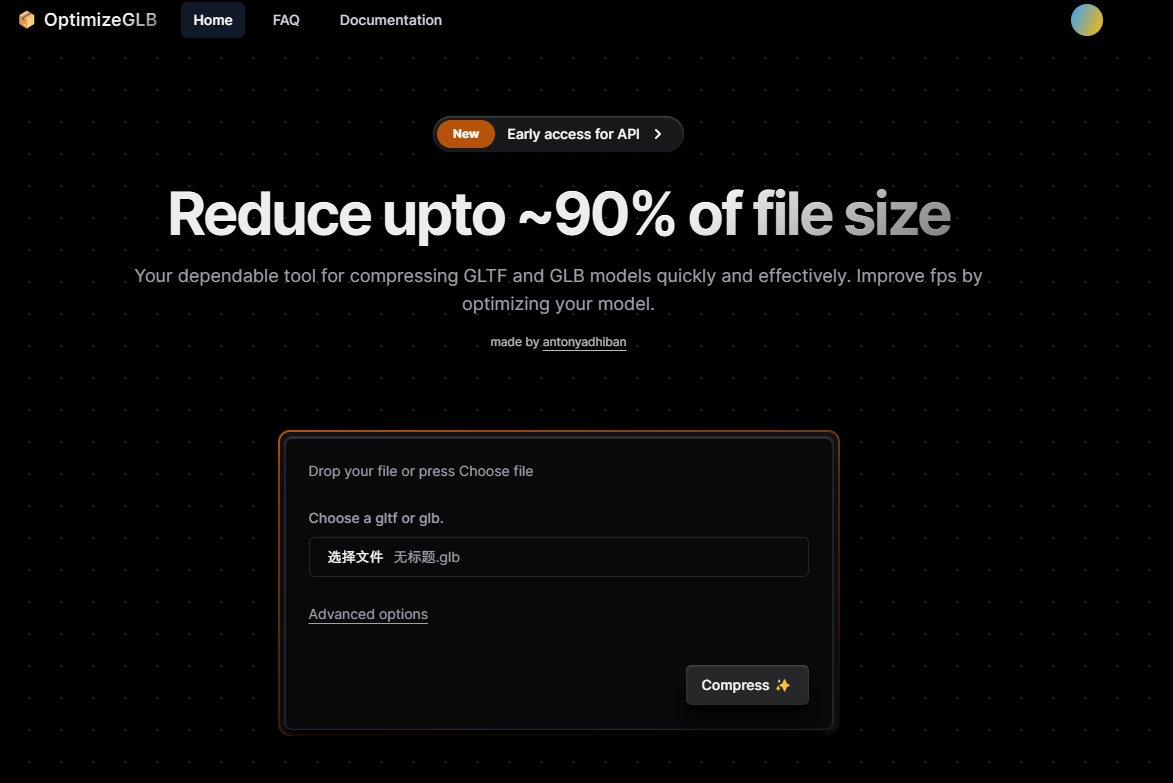

  1. 打开这个网站，点击选择文件，选择我们之前导出的 .glb 文件。
image.png1173×783 54.2 KB
  1. 点击 Compress ✨ 按钮，就会自动开始压缩模型。
  2. 模型会在压缩好后自动下载。

上传使用

将压缩好的模型复制粘贴到帖子编辑器中，即可自动识别并上传啦~

完结撒花！

 {\__/}
( • - •)
/つ
8 个赞
2

哥们，把那个上色的流程也加上去呗，导出->上色预览（可选）->压缩

3

好，这不是在ToDo里面（

4


5

完结撒花！

7

SW 2019，2020 ，2021，2024有这个功能， 具体参见： 使用扩展现实导出 - 2019 - SOLIDWORKS 帮助

中间版本只能麻烦一下了（

9
   solidworks版本为2022/2023时，可以将模型转换为STEP文件，然后在3D max中编辑材质，外观（比blender易操作很多）并转为obj格式，然后使用blender转为glb格式。未找到某种solidworks保存的格式能直接在blender打开。
  Model Editor似乎需要翻墙才能打开；optimizeGLB在翻墙情况下上传速度快很多。
 optimizeGLB压缩能力大约为90%，源文件过大情况下可以修改原模型（去掉镂空，删减不重要的部件）；似乎Model Editor上色过于复杂会使压缩后的文件体积过大，上色前可以先压缩一次看看结果是否小于4MB再上色。
