前言:
由于在之前画图的时候,时常碰到模型缺失,需要全网到处找标准三维模型的情况,再加上本人有一定的“收集癖”和“三维模型细节癖好”,在23年底就开始陆续收集整理各种常用的零件三维模型,并不断收集完善,到目前的分享阶段。其中还添加了一些我在备赛先进成图比赛时候玩的私货,或许可以提高各位机械组好哥们儿的画图幸福感(bushi)。
如果使用过程中有问题可以邮件联系panlishun@qq.com。
注:sw版本为sw2020 sp5,低于此版本的建议升版本,不然容易报错。
注的注:有些模型可能缺失,不过也能够满足一定数量的学校使用了吧,如果缺失,可以自行补充,也可以分享给本人继续完善哦
注的注的注:模型与实物有可能存在部分差异,请慎重使用,切勿当作绝对正确一比一还原的模型使用。若给大家带来了不便,本人先给大家说声抱歉,确实开源的时候没有检查过大多数从各个资源网站下载的模型,只检查了部分官方提供了详细二维图和遵循了国家标准的标准件(按国标画的,有些长得很奇怪我也在疑惑),使用时建议多多检查模型与商家图纸参数,如果可以,留足装配余量(虽然很难,确实不知道余量往多了留还是往少了留)
2025.4.19更新

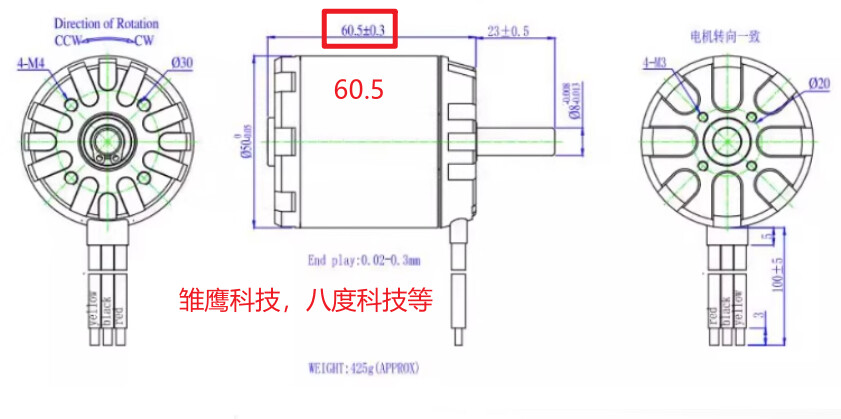

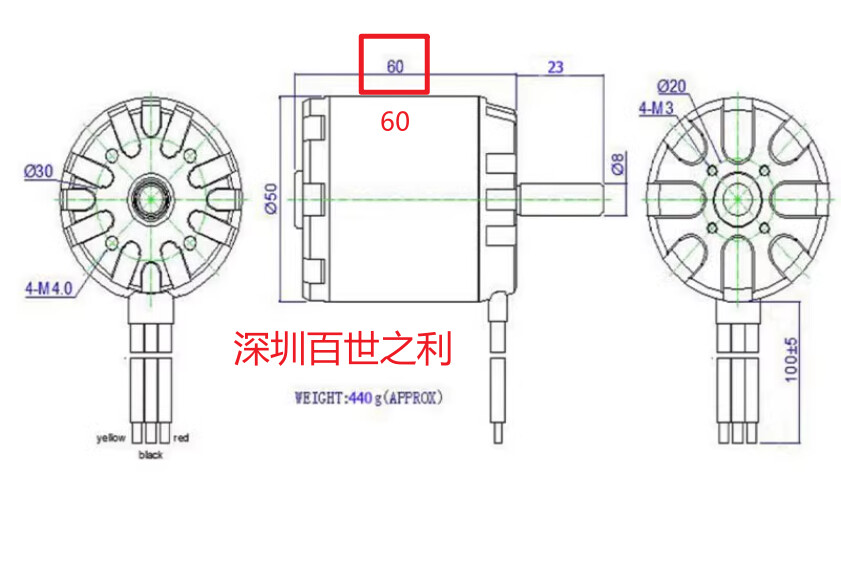

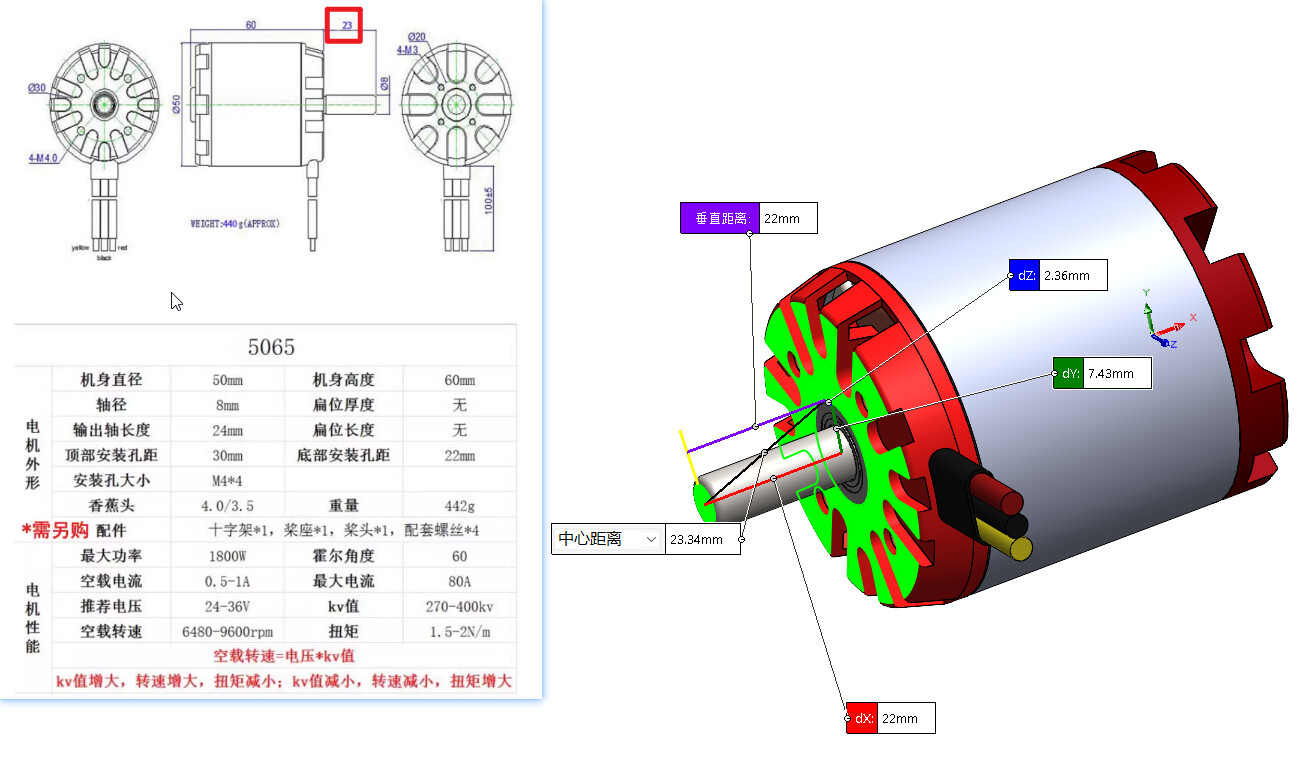

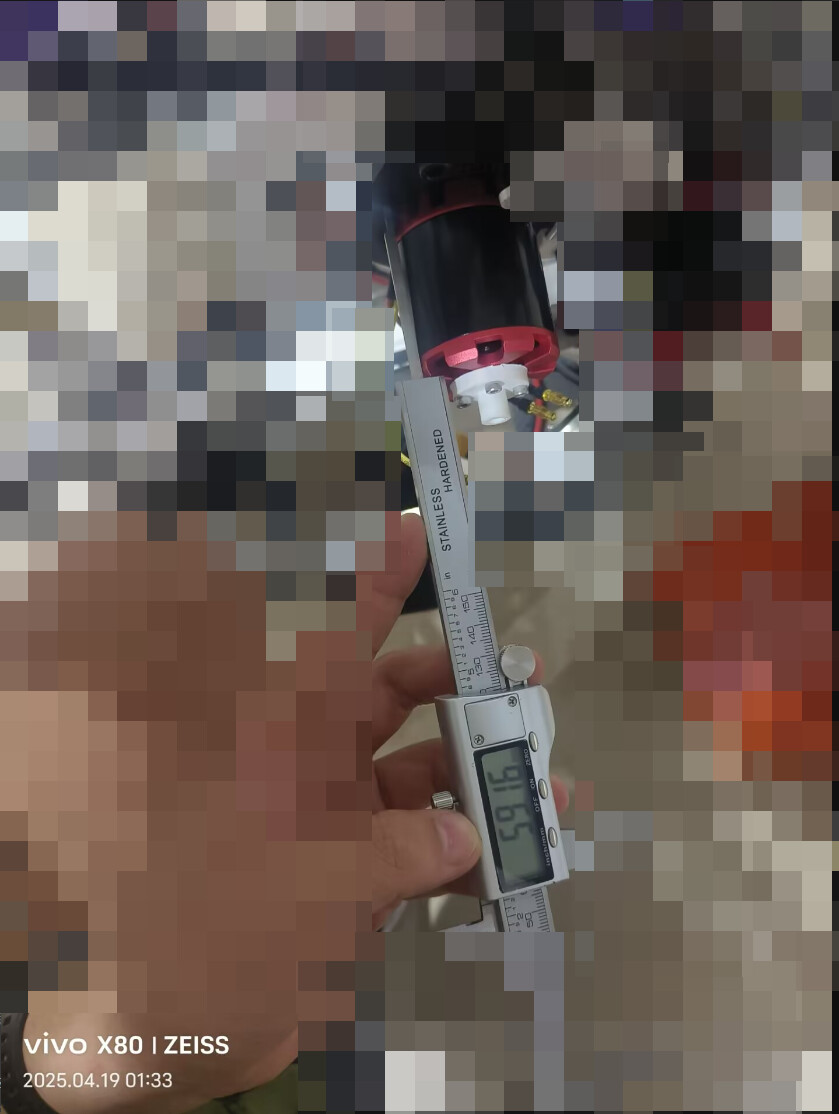

由群友指出电机模型库中5065模型与实际买到的模型存在差异,实际定子比模型库中模型厚了1mm,实际测量定转子厚度确实与模型不符,十分抱歉没有遇到这种情况,可能给一部分需要使用定转子螺丝孔位的朋友带来了麻烦甚至是损失,给各位先说一声抱歉(速给大家滑跪)

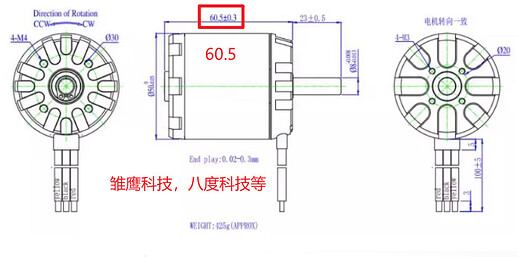

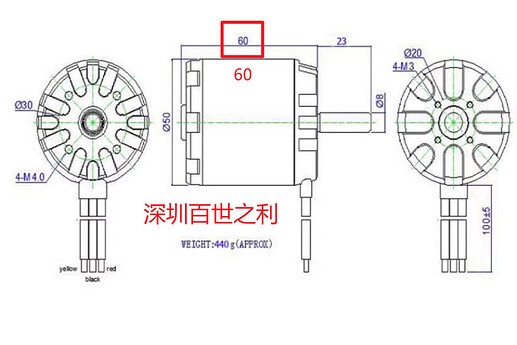

而各5065的卖家提供的二维图纸均存在不同大小的差异,就可能需要检查一下各家实物与二维图纸或三维模型是否存在差异
2024.8.16更新
一、HXC常用焊件库

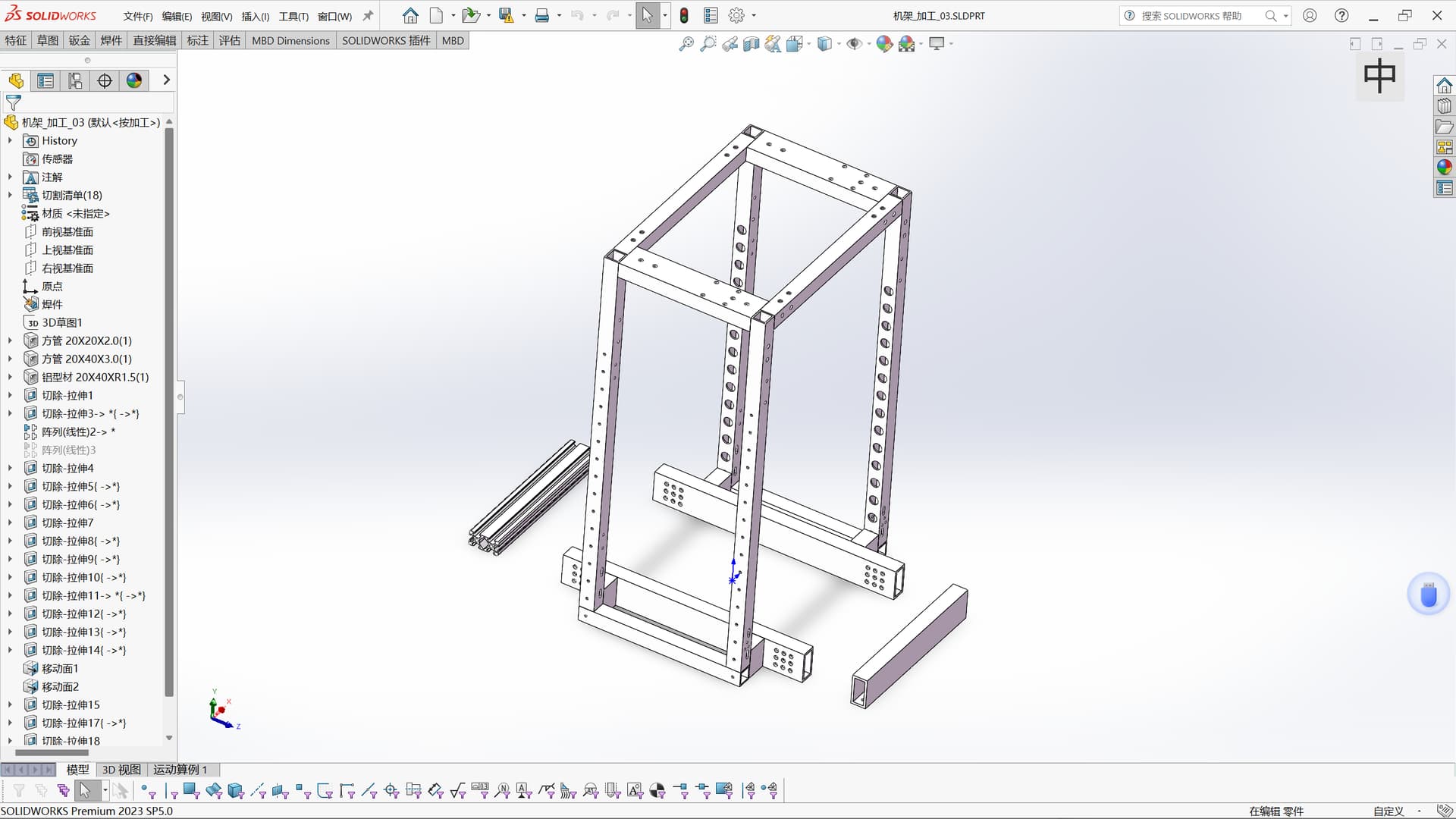

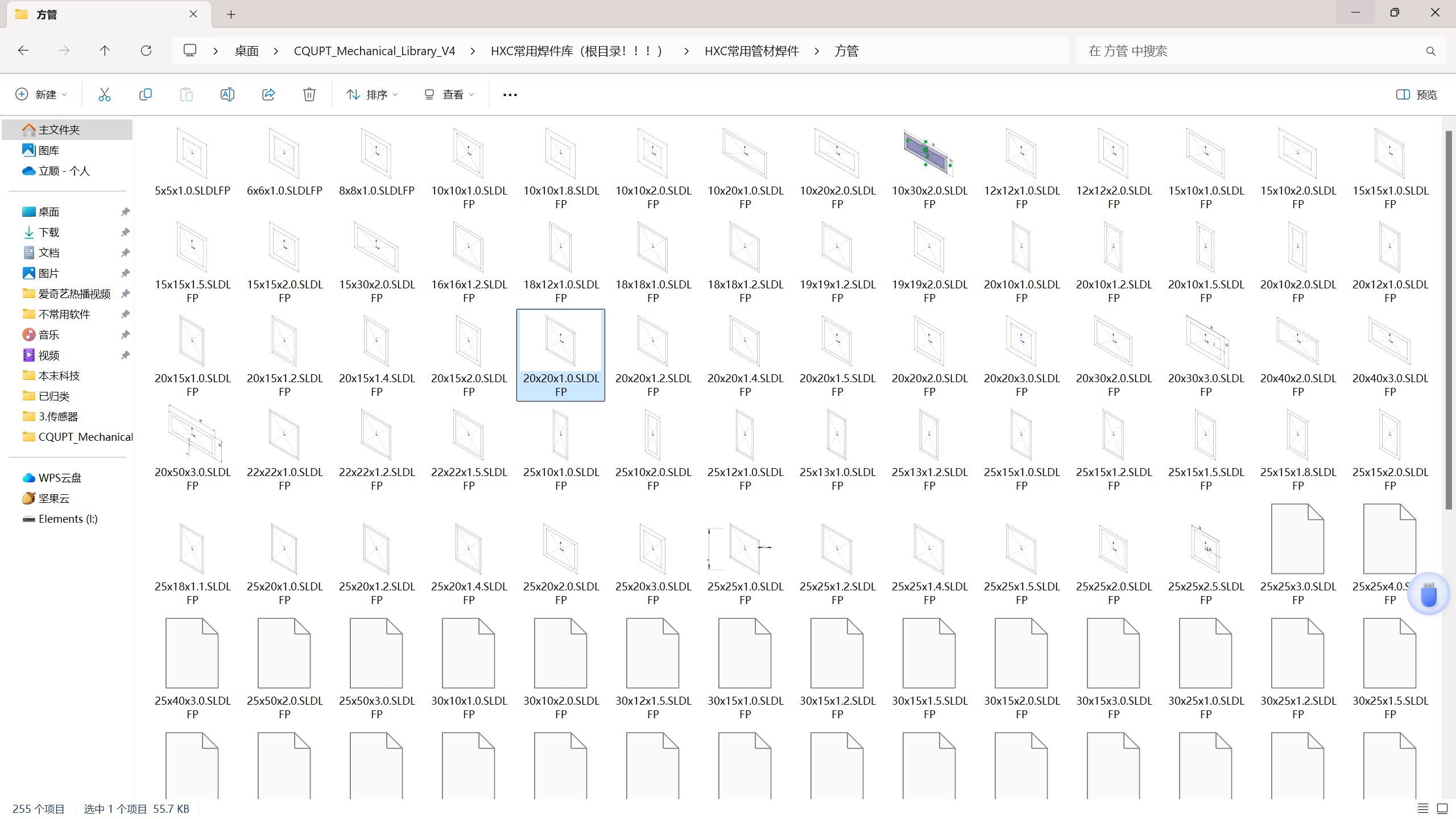

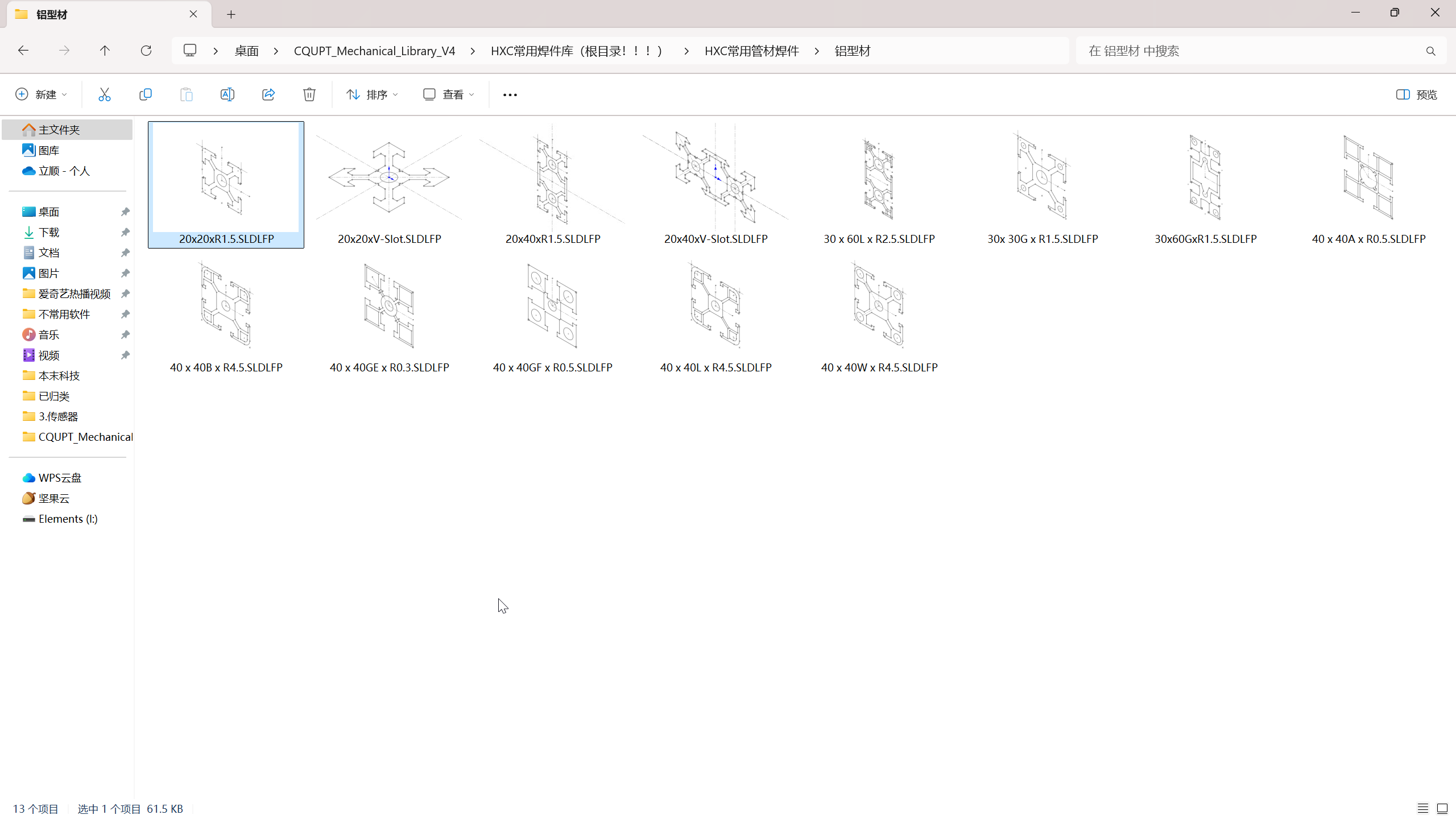

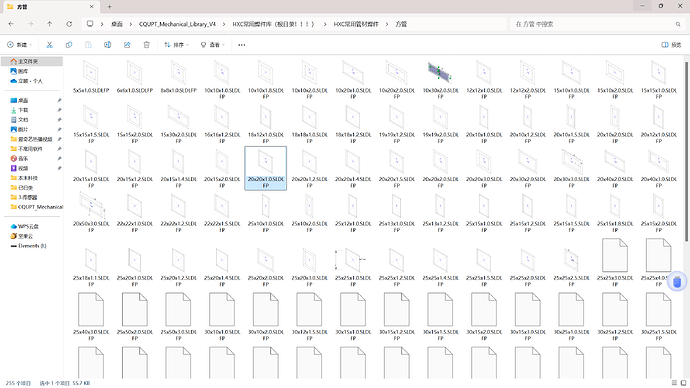

该部分主要保存了淘宝诚品金科店内的常见铝方管和常用铝型材的截面特征,主要使用方法是利用sw焊件的结构系统绘制机器人框架,便于导出切割清单。个人感觉避免了sw设计树里边一堆方管的混乱情况,还是有一定好处的!
演示视频:Solidworks焊件功能-哔哩哔哩
展示图片:
二、模型设计库

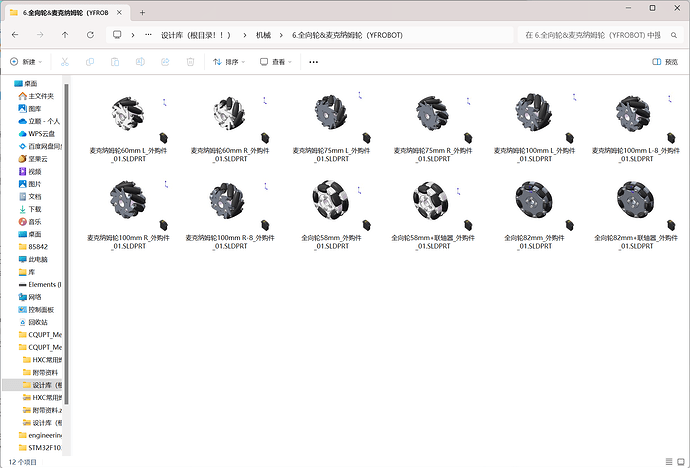

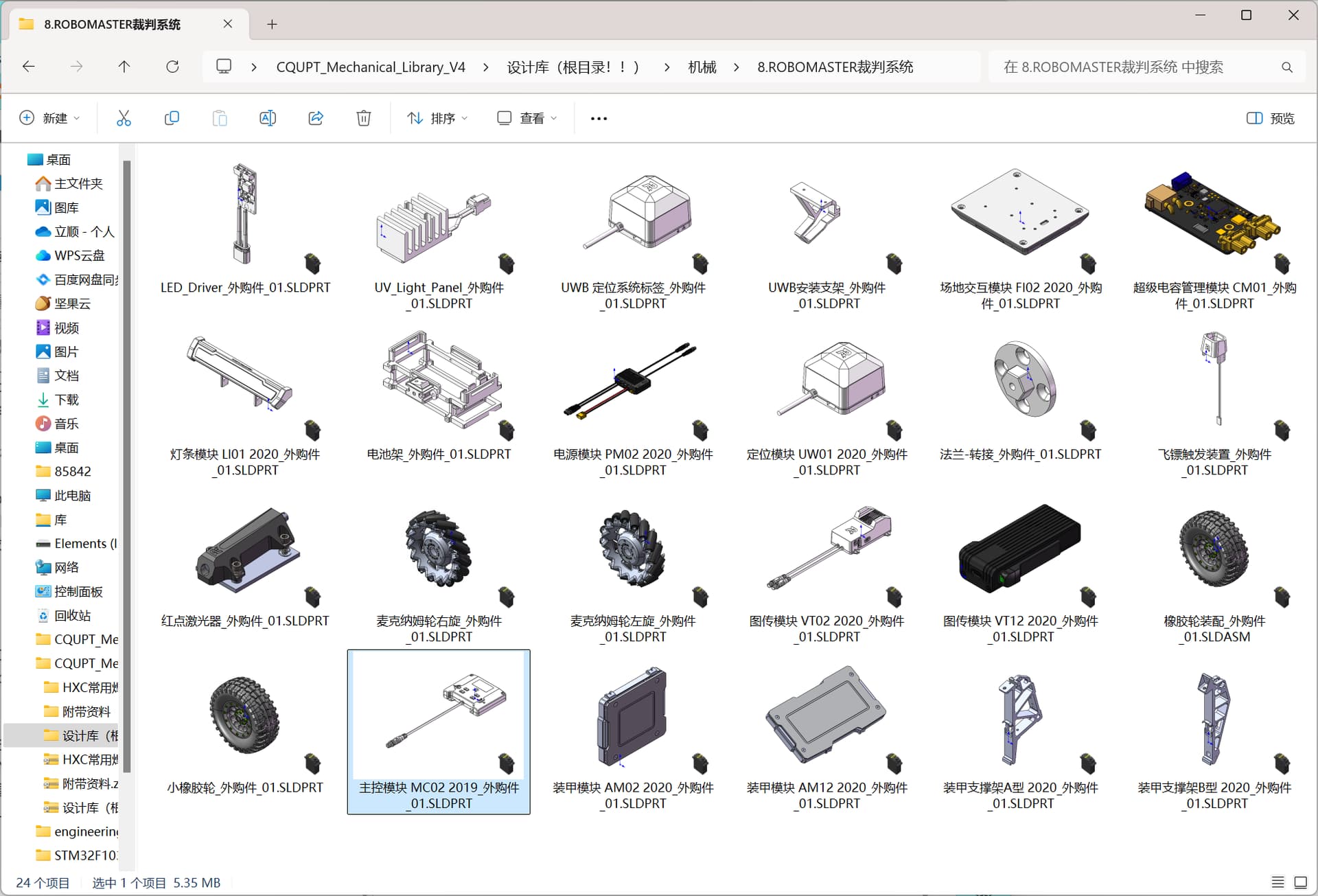

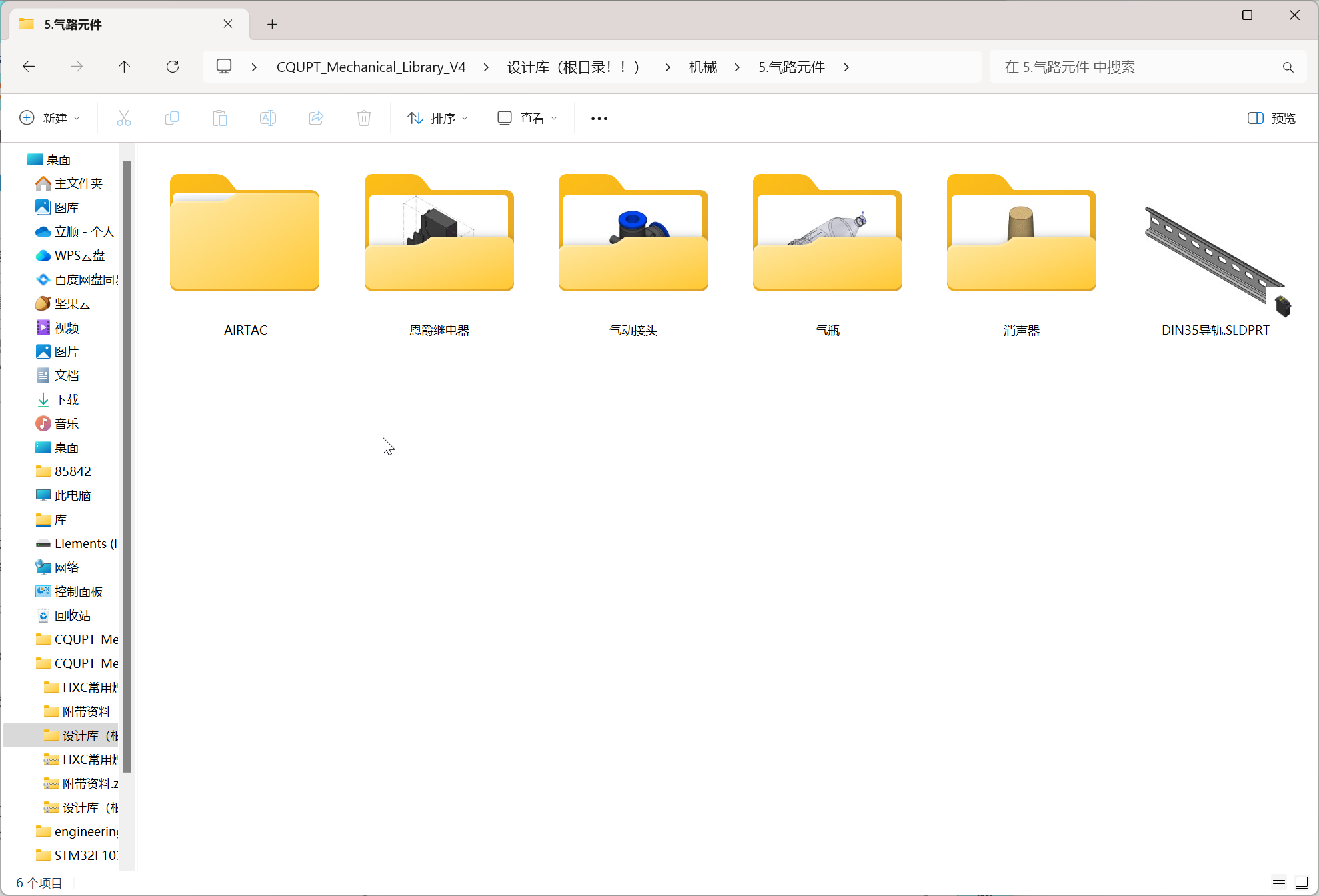

该部分主要包括常见零件的三维模型,在这部分花费了较多的时间和精力,还有一定数量的金钱,应该能方便大多数队伍使用,有些模型较为精细,比如5065电机和8318电机,是一个定子转子可动的装配体模型 个人比较喜欢玩花活哈哈

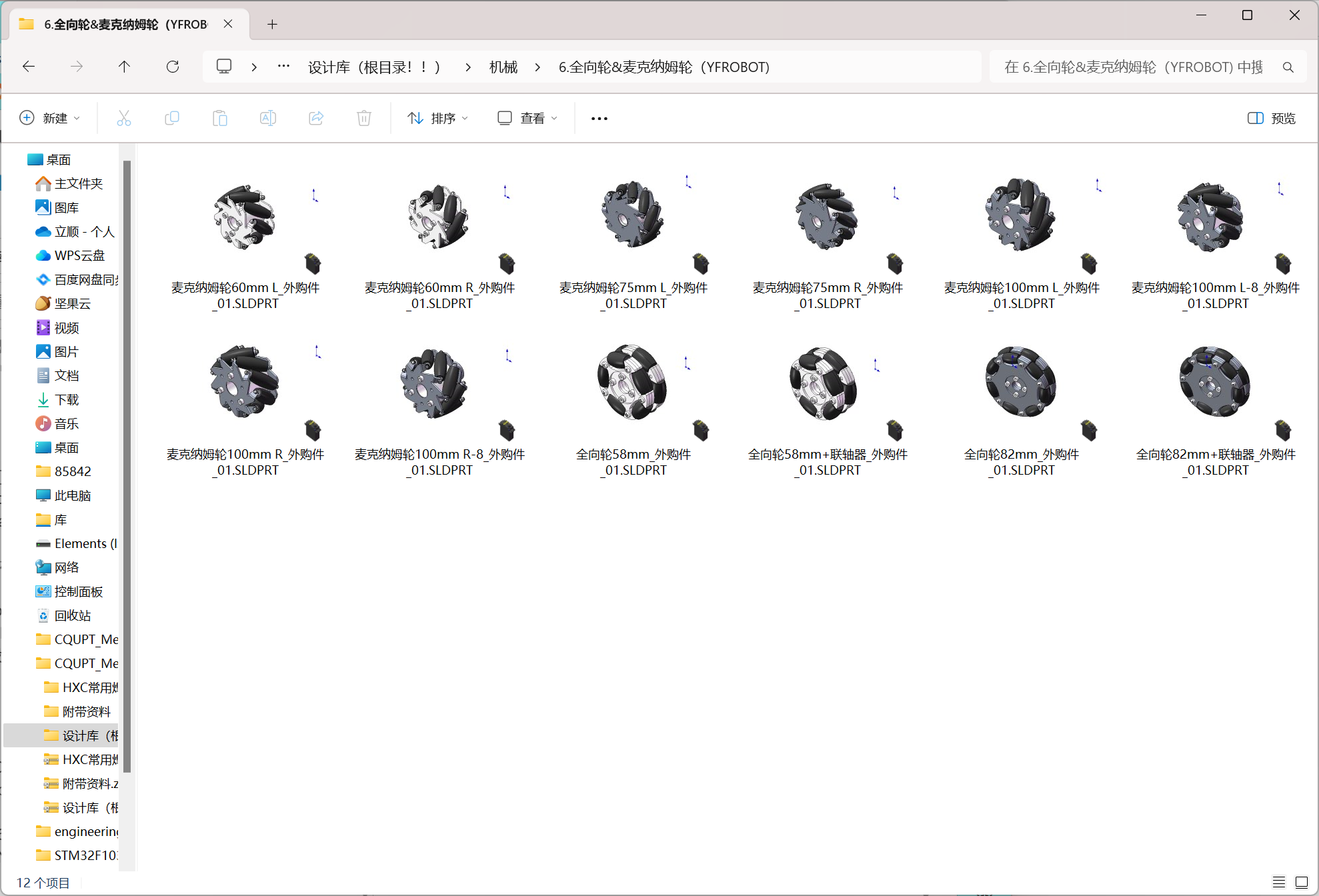

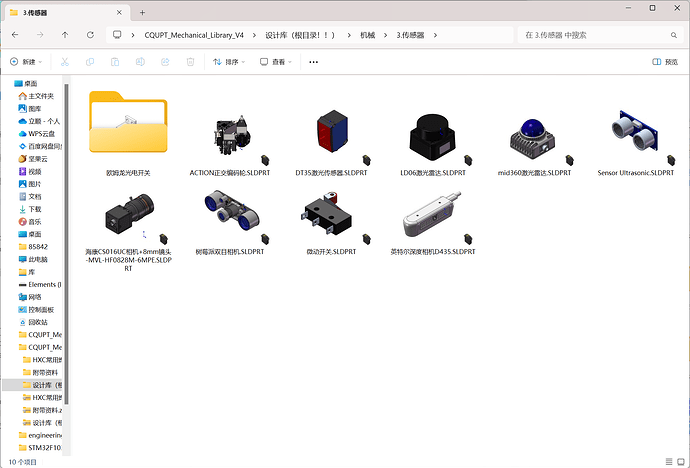

内容展示:

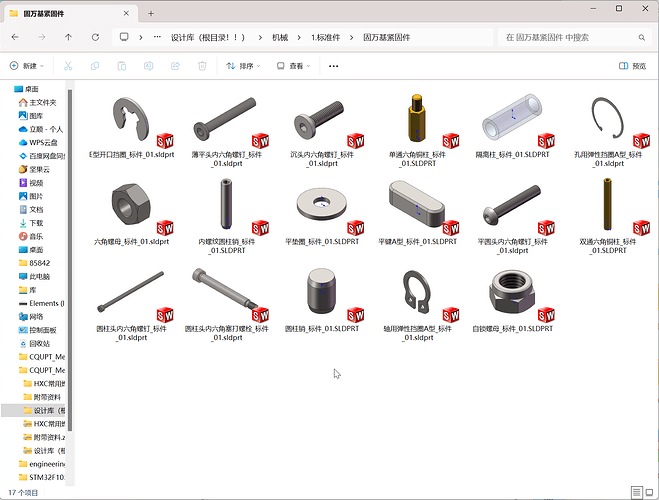

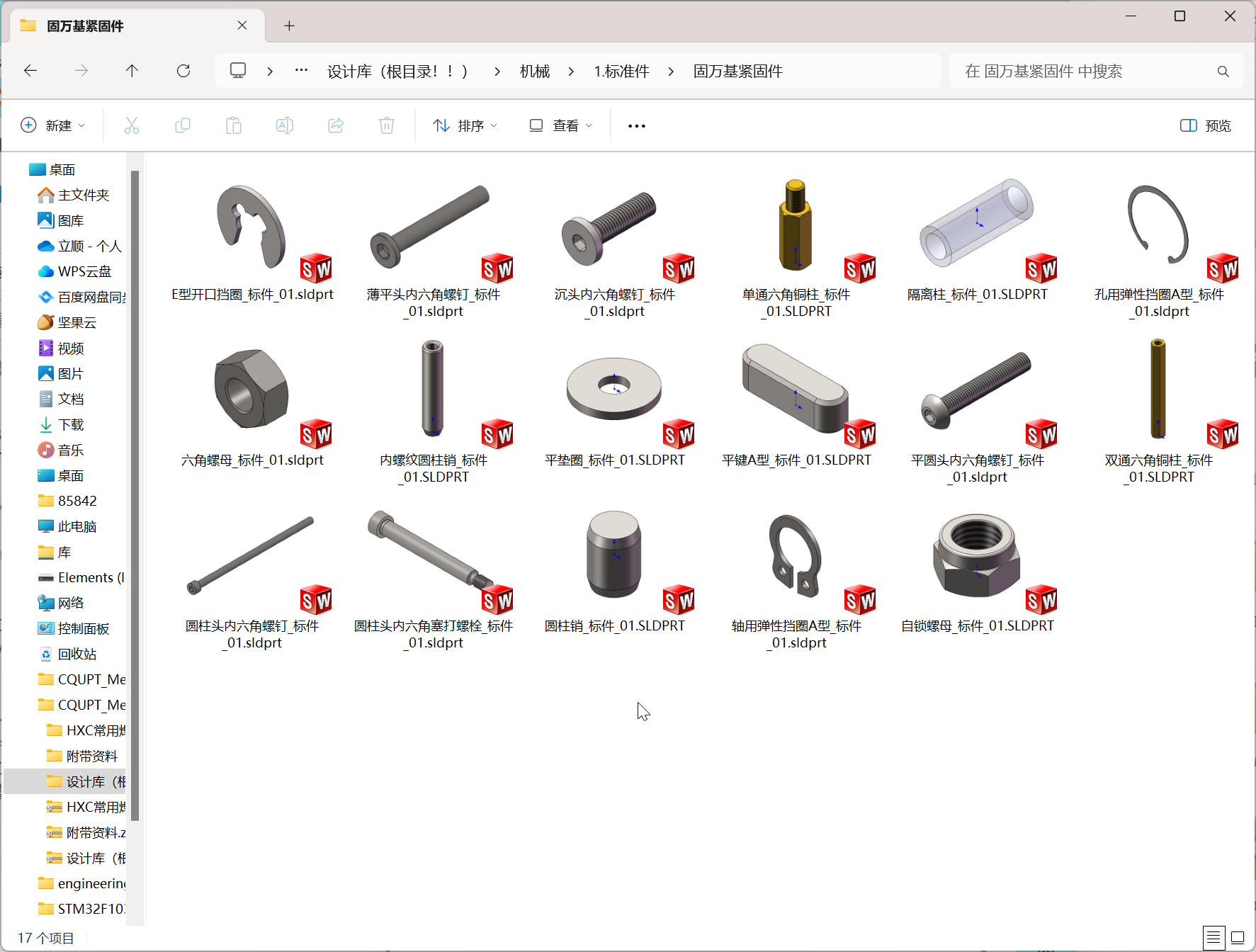

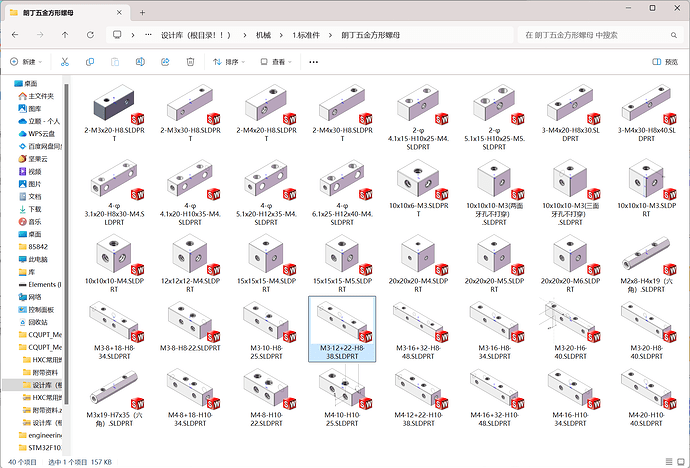

紧固件我添加了一个多配置零件的功能,就是用一个零件保存不同直径或不同长度的同类零件(牛吧哈哈哈哈哈),直接将模型拖入装配体就可以选择尺寸规格。

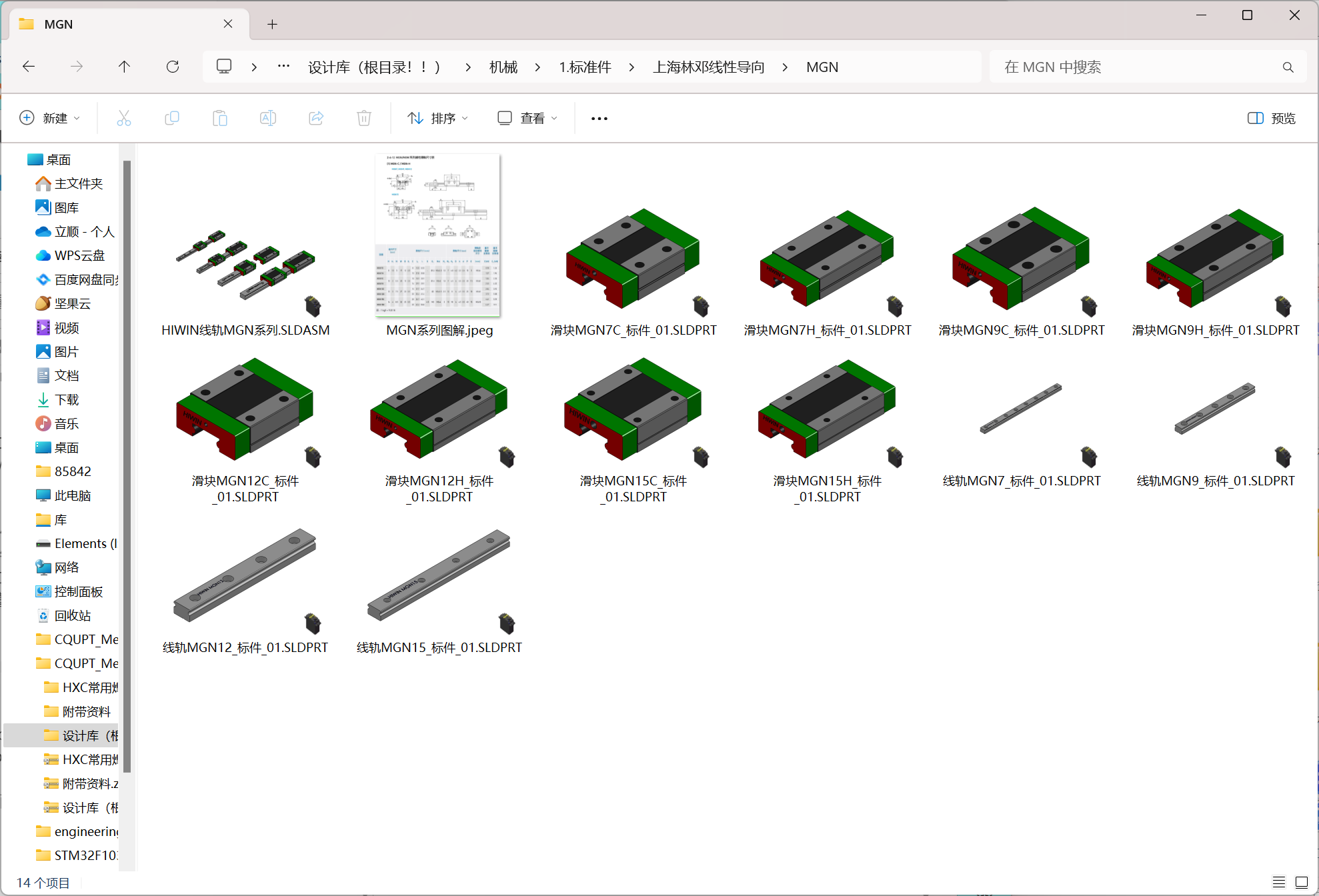

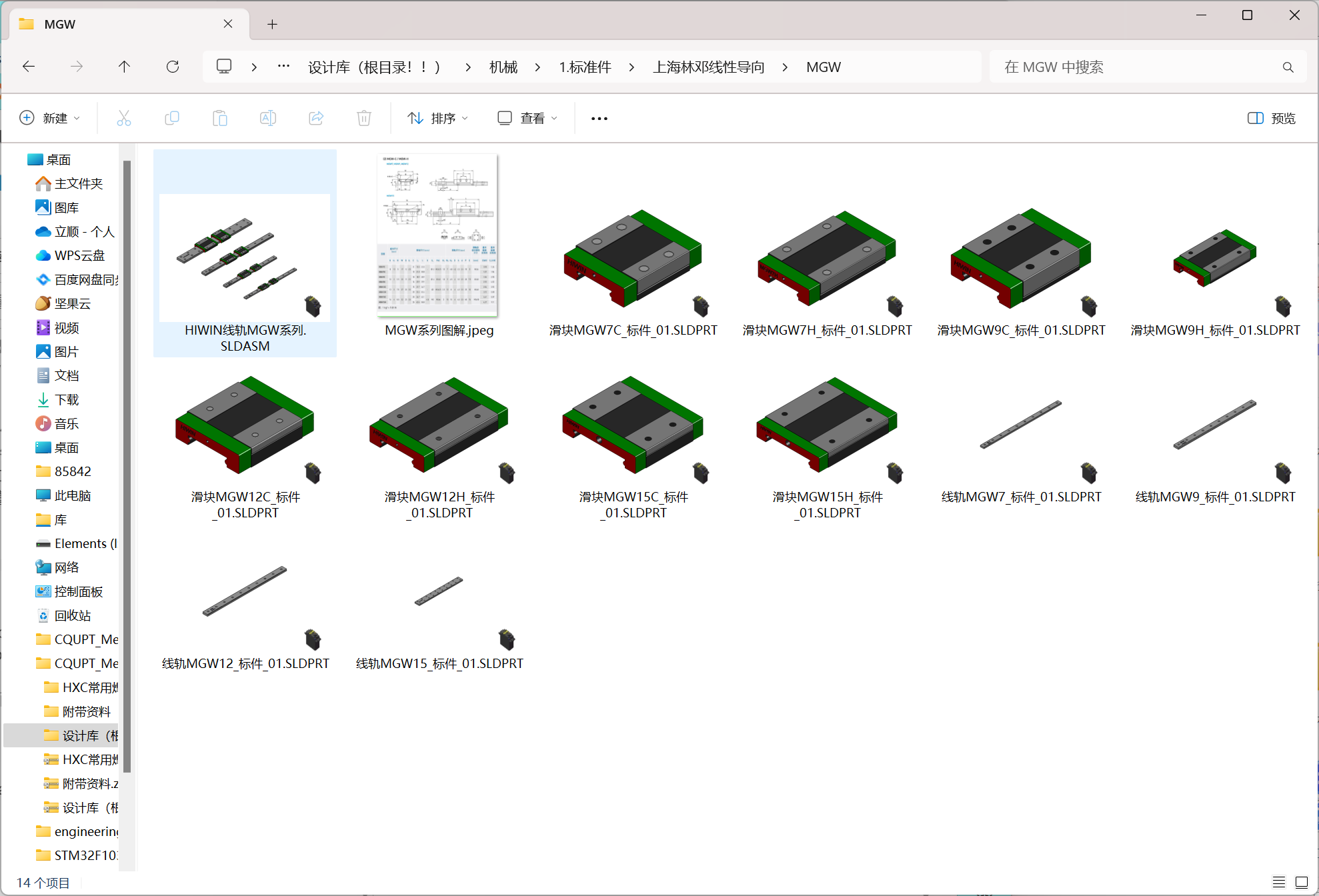

添加了可以修改长度的标准导轨

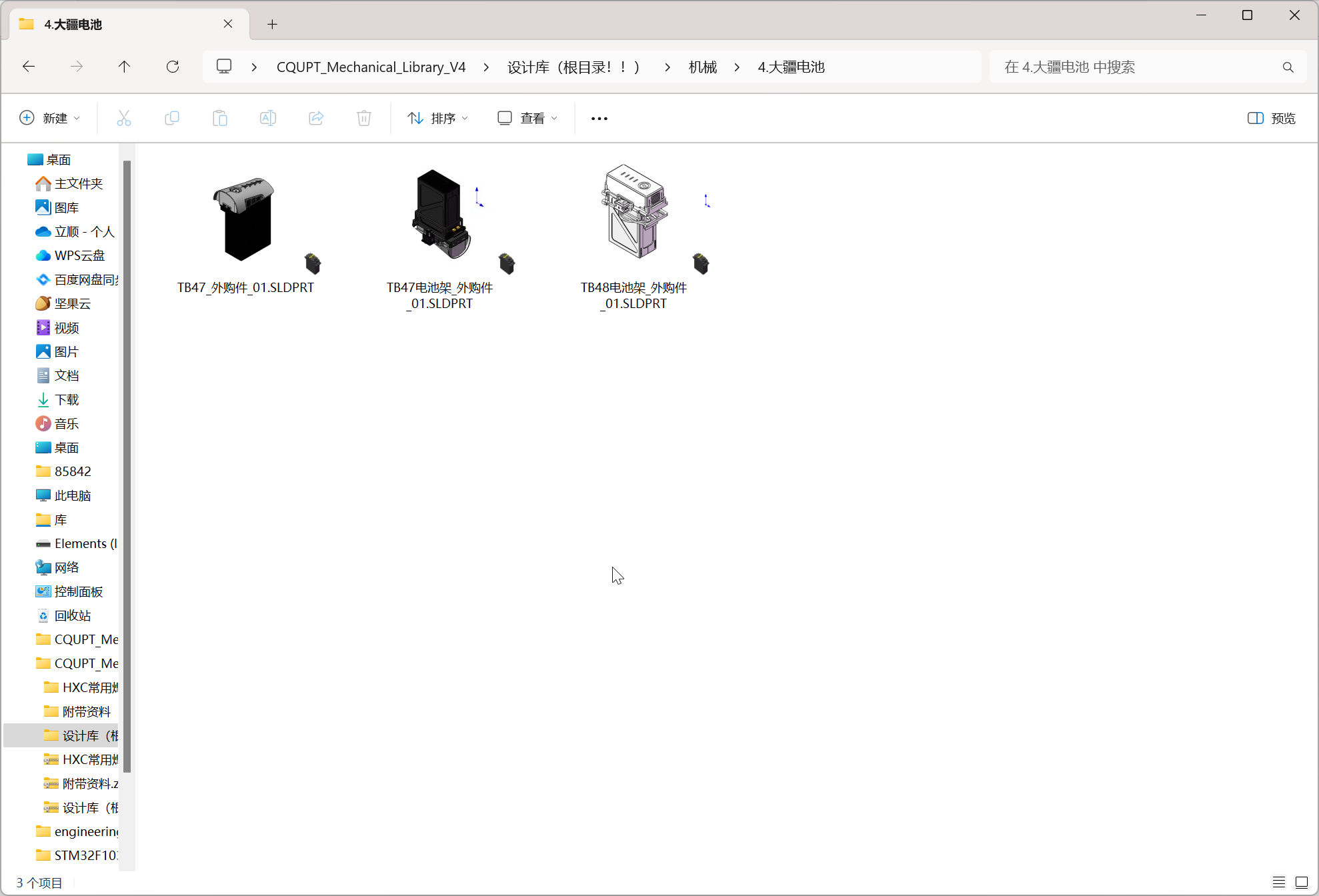

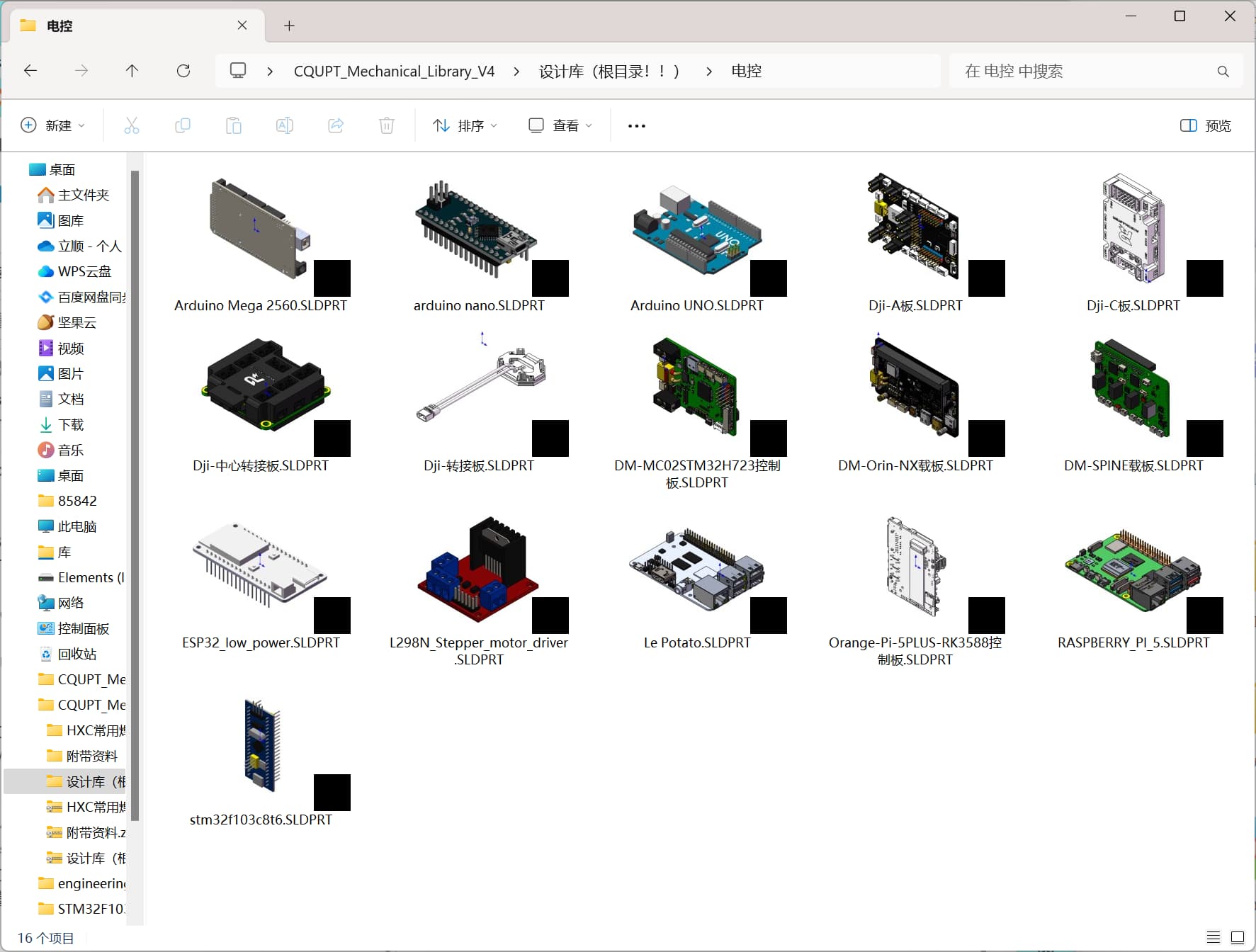

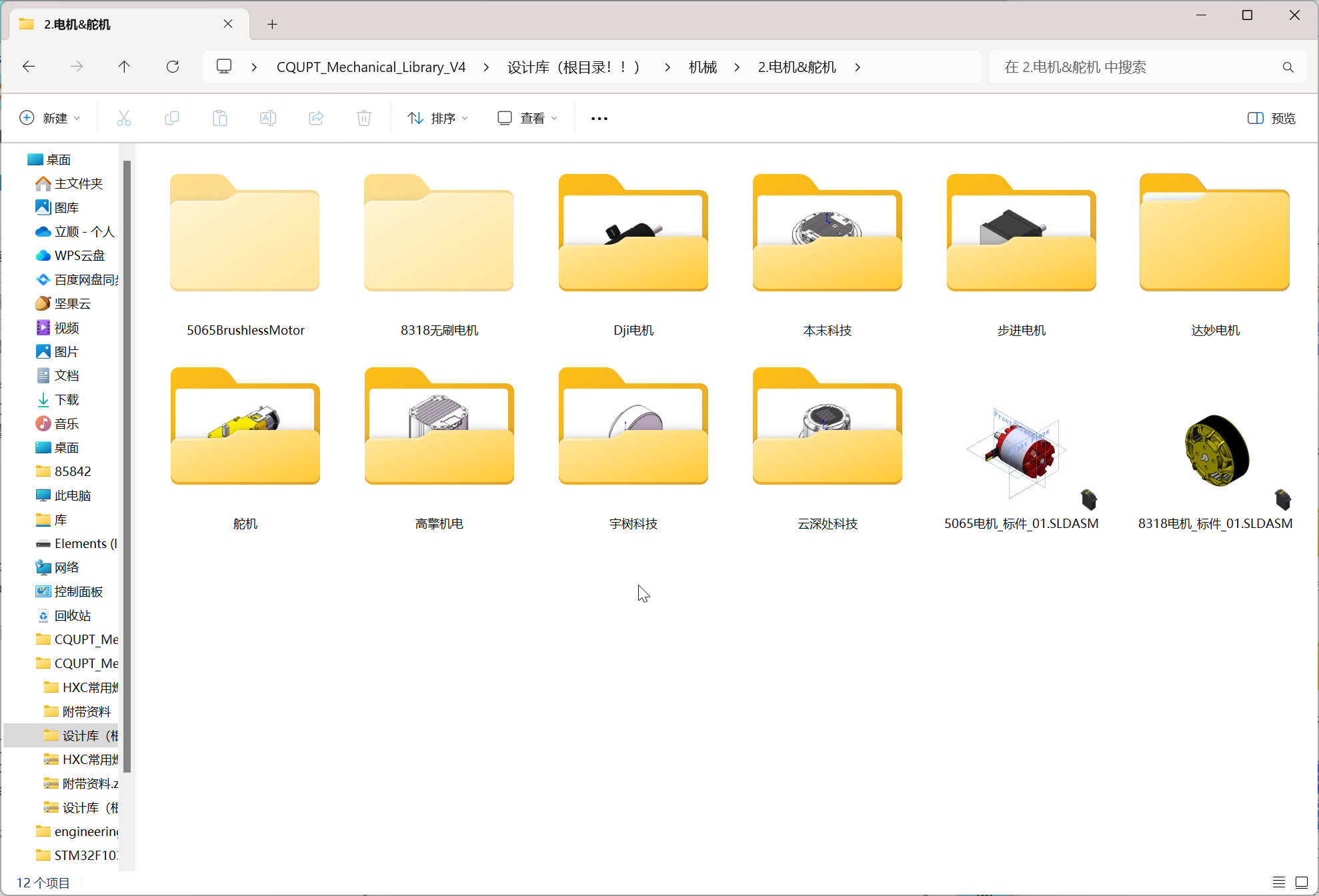

该电机库包含了大多数咱比赛能用得上的电机型号,用不上的也有,主打一个全面(Tmotor没有,实在太多了,找不过来

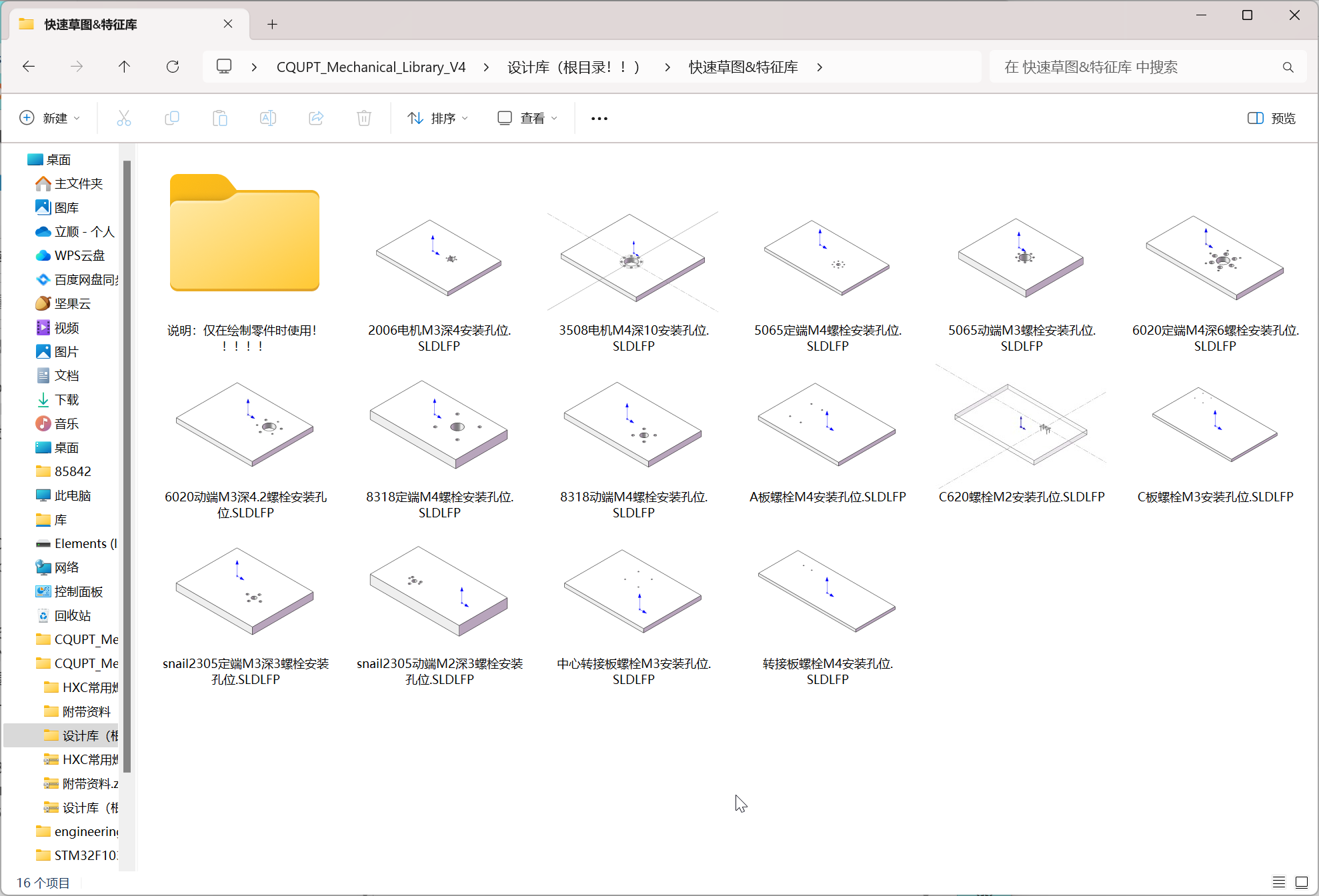

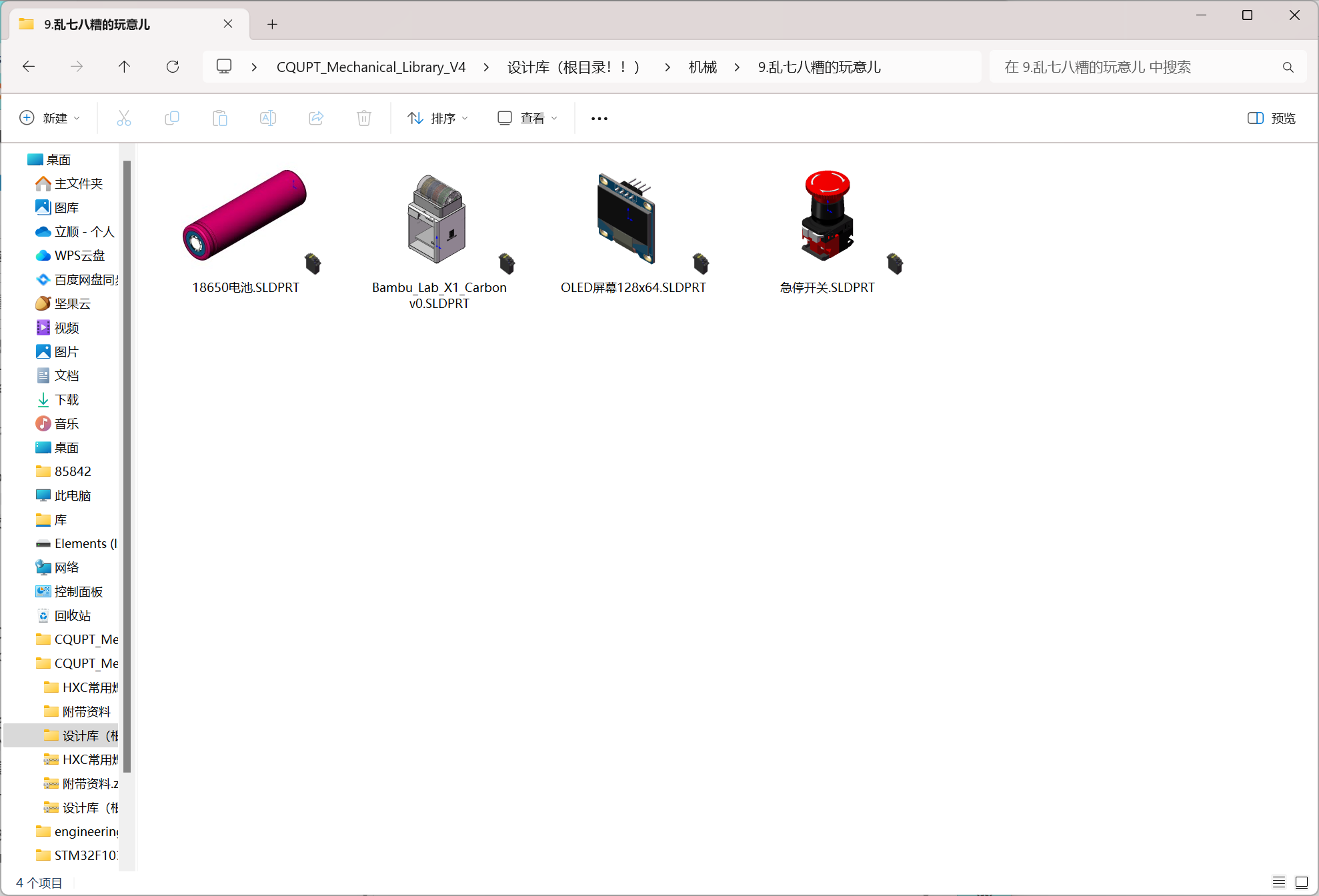

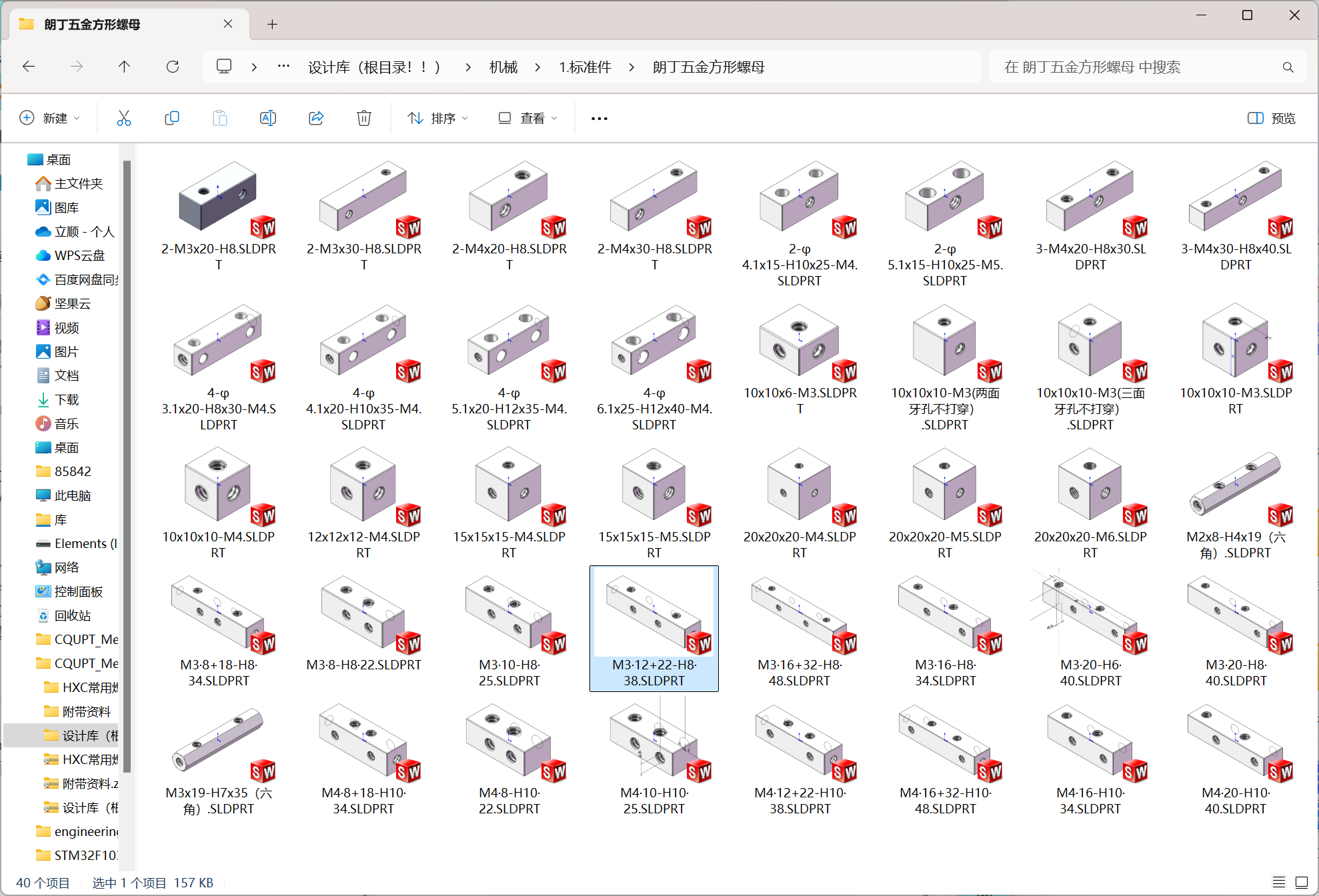

有时候一些标准孔位画多了也很腻,就整了点先进成图上的花活儿,主打一个拖入即可的快乐打孔过程。
希望这个部分能让各位RCers感到满意!!!
三、附带资料

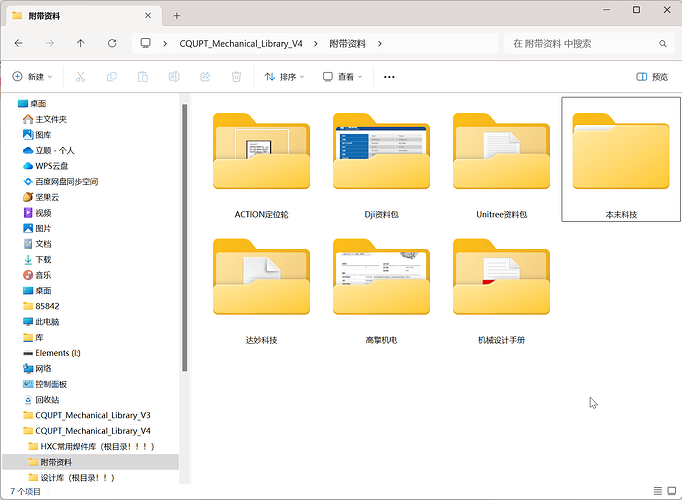

这个part就是在收集模型过程中顺带收集到的一些资料,包括上位机、例程代码、使用说明、控制教程等,不会看代码的打螺丝工不是一个优秀的牛马
(话说我从各官网和淘宝客服小姐姐那边要来的资料应该不能涉及商业侵权吧,如果确实侵了权,麻烦老板及时联系,我把资料删了)
附带资料网盘链接:附带资料.zip
四、其他资料
这部分是本模型库的使用说明,包括模型设计库的sw导入,焊件库的使用导入等等,还有本队结合RoboMaster论坛上海工程技术大学木鸢Birdiebot战队开源,总结的Solidworks使用规范,十分感谢木鸢的开源分享!如对各位有所帮助,就是我最大的荣幸!
HXC&重山机械组sw使用规范.pdf (2.2 MB)
README.pdf (1019.9 KB)
