前言
本文只负责指导一些问题，学单片机MCU还是以下列视频为主:
- 正点原子HAL库视频：
- 正点原子电机专项视频：
- 正点原子FreeRTOS：
-
大疆开发板C板开发教程：大疆开发板C型嵌入式软件教程文档.pdf
-
【【中科大RM电控合集】手把手Keil+STM32CubeMX+VsCode环境配置-哔哩哔哩】 https://b23.tv/5mwveRt
-
【ARM与STM32啥关系？不来了解一下嘛？-哔哩哔哩】 https://b23.tv/VvcYgUD
stm32单片机
单片机介绍
①什么是单片机?
单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机也是了解计算机原理与结构的最佳选择。
②单片机的应用?
-
物联网(※)
-
医用设备
-
工业控制
-
计算机网络通信(※)
-
… …
③stm32单片机组成部分
-
CPU（中央处理器）

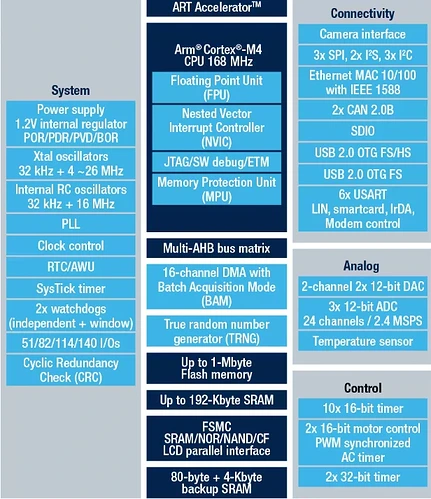

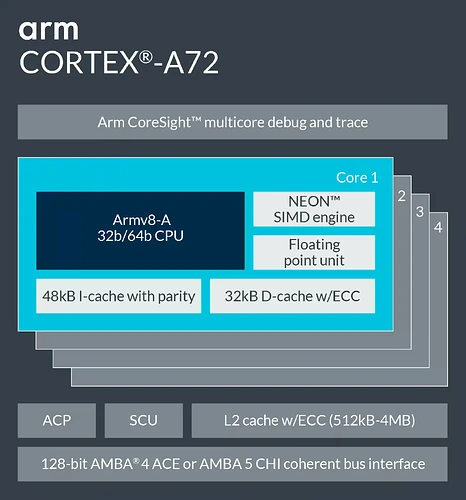

- 芯片框图
-
处理器内核
-
介绍与作用 : CPU所有的计算、接收/存储命令、处理数据全部由内核执行。
-
指令集分类 : ARM架构、X86架构、LoongArch架构，RISC-V架构
-
ARM架构指令集
-
应用:广泛应用于移动行业（手机、平板、工控机等）等需要很强的能耗比的场景中
-
架构分类: ARM32、AArch64（ARM64）等
-

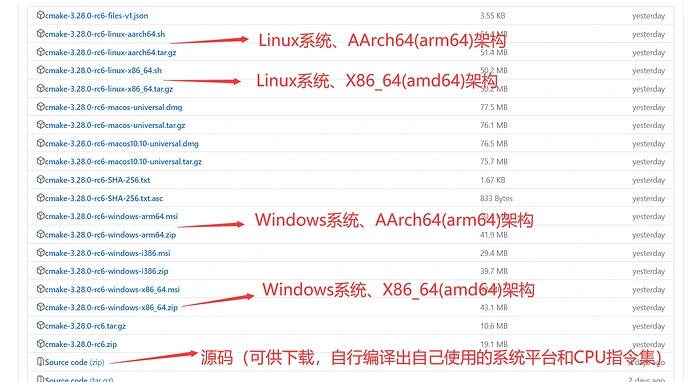

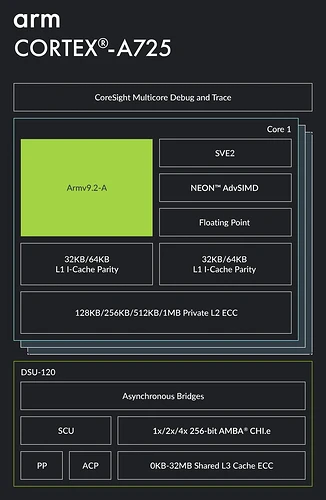

内核分类：ARM Cortex-X(手机) 、ARM Cortex-A（手机） 、 ARM Cortex-R（嵌入式） 、 ARM Cortex-M（嵌入式）
-

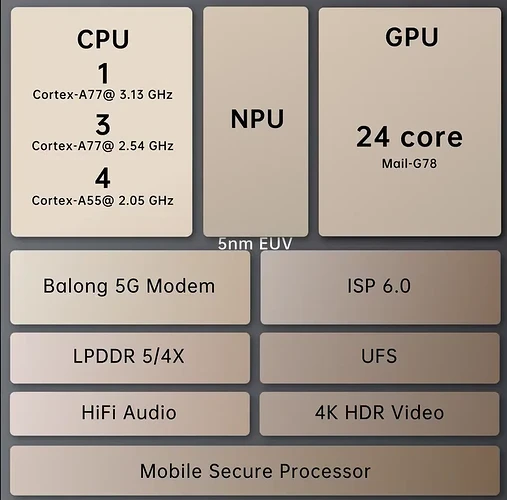

了解CPU Soc和CPU内核的区别
小米玄戒o1，华为麒麟9000，意法半导体STM32F407VET6这三个芯片都是基于ARM架构。他们的CPU的核心的前端设计都是由英国ARM公司设计好的，ARM的内核决定了这个CPU的性能，总线，浮点运算器等等。 而小米，华为，意法半导体只对CPU核心进行后端设计，对CPU性能等影响不会太大，**CPU绝大部分特征都是由ARM的前端设计决定的**。 **所以，我们在使用F407IG，F407VE的时候，因为他们的CPU内核都是Cortex-M4,所以CPU特征都一样，所以代码也几乎都一样的。**
-
- X86架构指令集
1. 应用：广泛应用于电脑、软路由、工控机等需要高性能计算的场景中 2. 分类：X86、AMD64(X86\_64)- LoongArch架构
1. 应用：政府单位采购、军工采购、个人电脑等 2. 分类：龙架构32位、龙架构64位- RISC-V架构
-
-
-
GPIO(通用输入/输出端口General-Purpose IO ports)
-
定义：CPU与外部进行信息交换的端口（Input输入、Output输出）
-

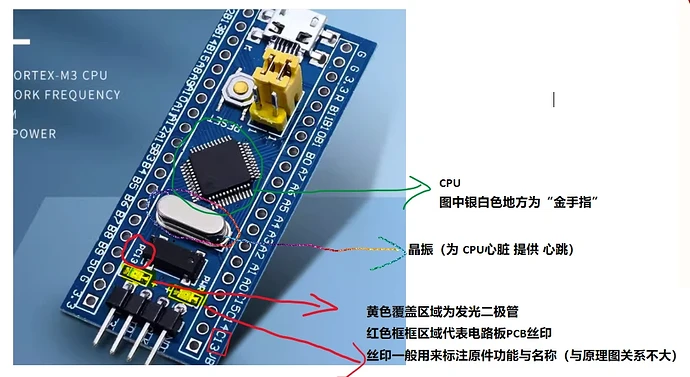

理解：CPU上的“金手指”（注意和电路板PCB上的引脚区分）
-
所在位置：通常把CPU焊在电路板PCB上，一般地，GPIO端口在电路板上经过某些电路最终被引出来成为电路板引脚
-
数量：STM32F407系列具有上百GPIO端口，由于数量过多，将其分为7个组(A,B,C… …)，每组共16个IO口(0,1,2,3…15)
-
命名：P+GPIO组+IO口号（比如PA2,PB6等）
-
应用
-
普通输出IO口：输出高电平，或低电平
-
普通输入IO口：读取外部高低电平
-

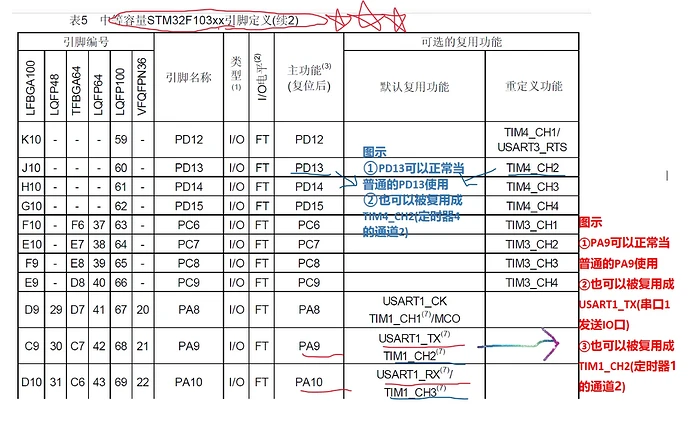

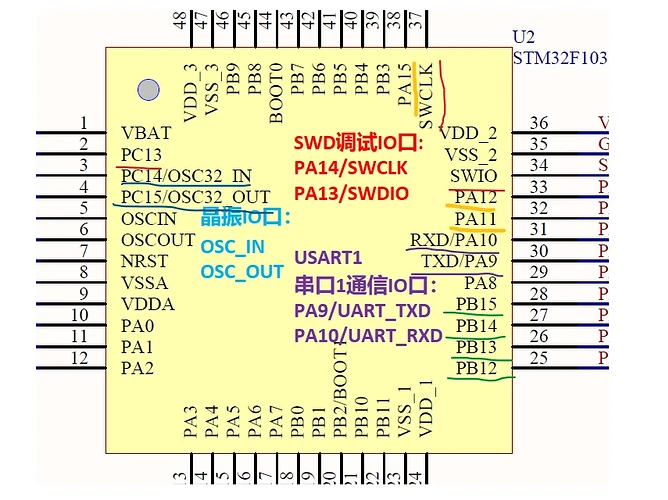

复用IO口：可变为通信IO口与电脑、电机、蓝牙模块等通信（定时器PWM、串口UART、CAN通信、SWD调试通信、晶振IO口）

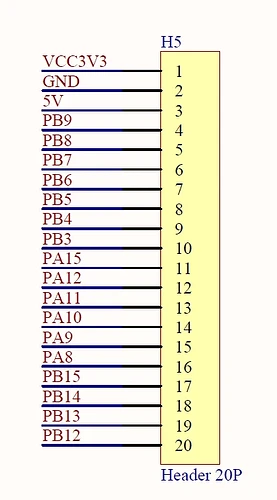

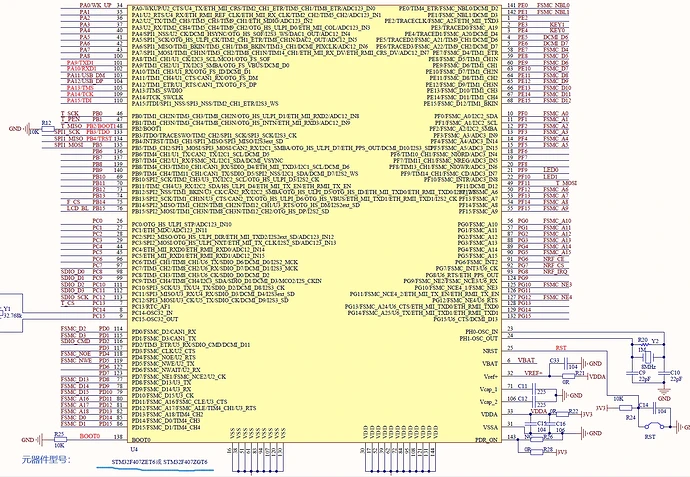

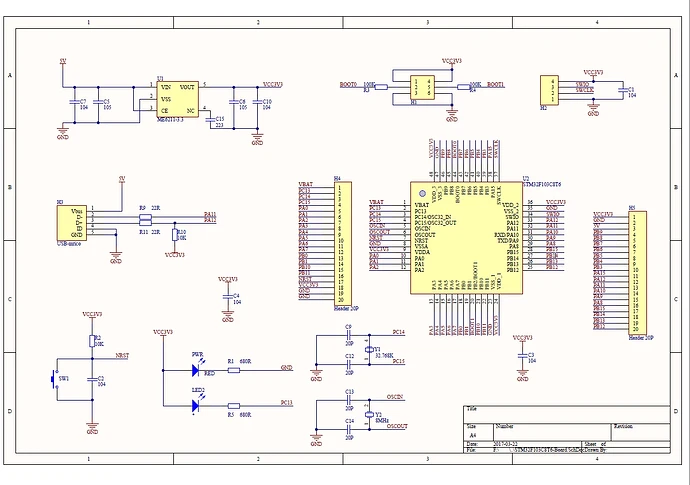

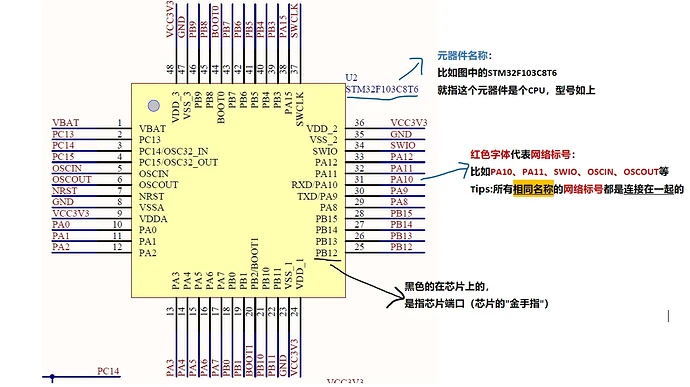

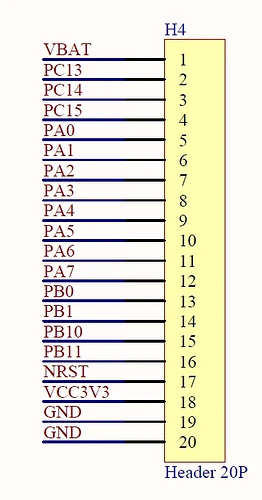

④原理图
-
组成部分：
-
元器件（包括元器件端口）
-
导线
-
网络标号
-
电源符号
-
等… …
-
-
-

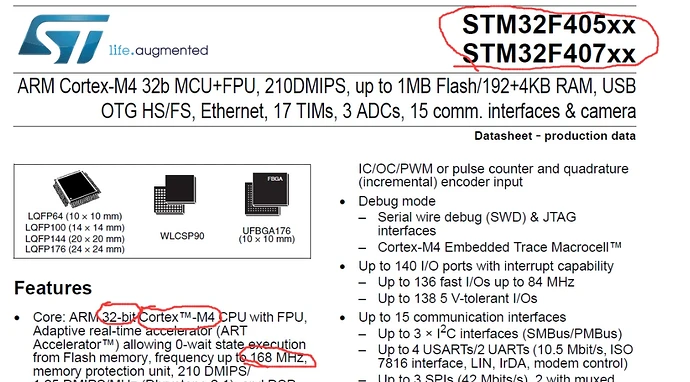

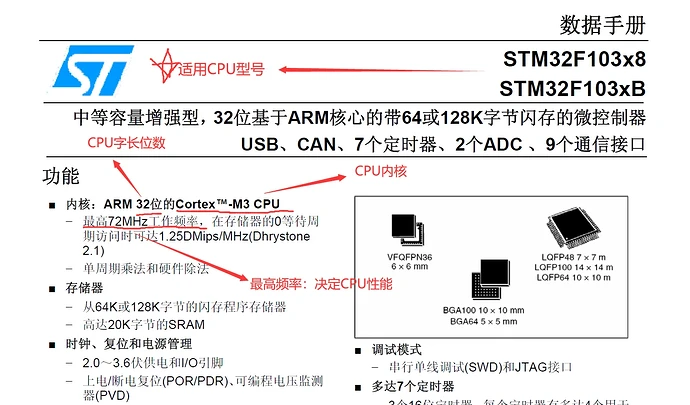

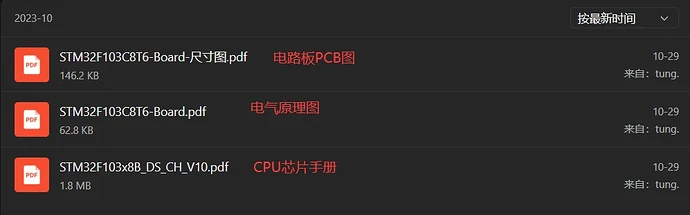

⑤芯片手册
- 作用：查询各种芯片信息（比如CPU频率，IO定义，时钟树等等）
软件介绍
-

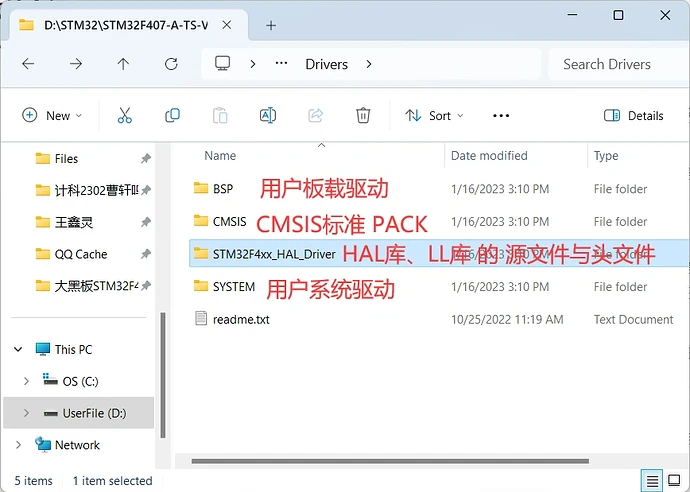

STM32库
-
各种开发方式：寄存器，标准库，HAL库，LL库
-

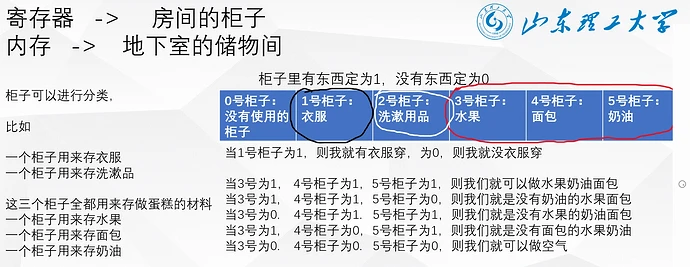

寄存器功能简单了解：寄存器就是一个离CPU内核更近的存储结构，所以与CPU内核交换数据比内存（RAM）更快，每个寄存器都有不同的功能，在寄存器里存不同的值，CPU读取后都会实现对应的不同功能。
-
库：库是源文件+头文件。stm32的库是由汇编语言、C语言混合编译而成（HAL库、LL库兼容C++）。现有标准库、HAL库、LL库（标准库已淘汰，咱们实验室使用HAL库和LL库）
-
各种开发方式的优缺点：
-
寄存器：这种开发方式硬件执行效率高，但由于STM32寄存器过于多，用寄存器写可读性差，且麻烦繁琐，故不建议全用寄存器写，在某些场合下可以偶尔使用。
-
标准库：太老了，现在已经淘汰，该库使用汇编+C语言进行开发，代码可读性很高，但是由于初期对标准库设计有些问题以及一些专利上的问题，导致会出一些问题，且时钟配置过于麻烦繁琐，所以咱们于2021级开始就不再使用标准库。
-

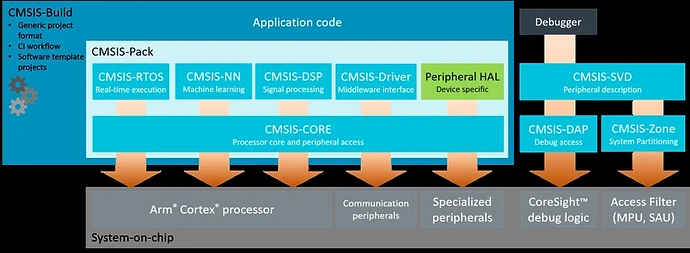

HAL库、LL库（力推）：ARM公司与ST意法半导体力推的库，符合ARM CMSIS标准，该标准是当今嵌入式开发者都需要遵循的一个标准。该库由汇编语言+C语言进行开发，且兼容C++（头文件中有extern "C"条件编译），使用C++的OOP（面向对象）进行开发要方便一万倍。HAL库和LL库仍然被ST公司维护中，其解决掉了标准库的各种确定，比如硬件IIC无法正常使用，时钟配置及其容易。ARM CMSIS标准介绍:CMSIS – Arm®
-
-
-
-
开发软件介绍：
-
搭建环境教程:STM32 Windows开发环境软件安装教程
-
ARM Keil MDK
-

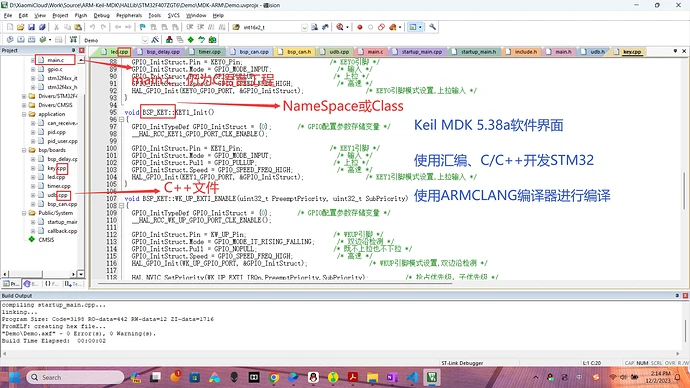

介绍：可进行开发各种基于ARM Cortex系列内核开发的CPU的单片机（stm32），也可以开发其他类型单片机
-
作用：进行单片机的代码编辑(edit)、编译(compile)、构建(build)以及下载(download)与调试(debug)。
-
版本选择：
-
MDK 5.3及以上：建议使用，但需要自己装ARMCC编译器。
-
MDK 6及以上：详见下方的VScode
-
折中方案(Keil MDK5 + VScode +Keil Assistant): 详见下方的VScode
-
-
-
STM32 CubeMX
-
介绍：用图形界面生成STM32 HAL库部分驱动层代码的软件，由ST公司开发，仅支持STM32系列单片机。
-
作用：后期开发使用，进行STM32单片机的驱动层的基本配置（比如时钟树、GPIO、各种外设通信、中断、嵌入式实时操作系统等的配置），前期新手禁止使用STM32 CubeMX这款软件**，不然就和没学一样。前期新手只可以用该软件生成时钟函数，其他的一切操作概不允许，可以了解一下，但不准作为主力开发工具。** （大概熟练掌握CAN通信，DMA等就可以使用该软件了）
-
-
STM32 CubeIDE（选用，没有需求就不要去使用）
- 介绍：跨平台的STM32单片机开发平台，仅支持STM32系列单片机，且只能用ARM-GCC编译器(该编译器远远比不上MDK5和MDK6上的ARM-Clang编译器，甚至部分性能也比不上ARM-CC编译器)
-
VScode
-
介绍：由微软开发的，开源的，世界第一的万能编辑器
-
作用：只是个编辑器（类似记事本），不自带编译器（比如GCC、MSVC，ARMCC(AC5)，ARMCLANG(AC6)，ARM-GCC），需要自己配置环境才能够正常开发C/C++，CMake，Python，ROS2，单片机等。
-
优点：①图形界面非常优美，②可跨平台，在Windows，Linux，MacOS上均能使用，③有非常多好用的插件。
-
缺点：①VSCode是使用Electron开发的，约等于塞了一个Google Chromium浏览器内核，非常占内存。②且环境难配置，但是这是必须要学的。
-
插件：

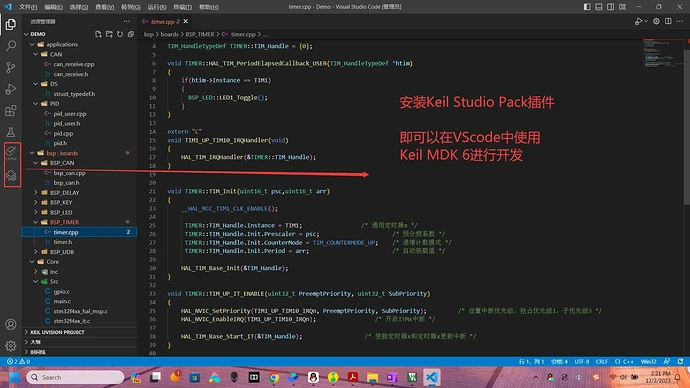

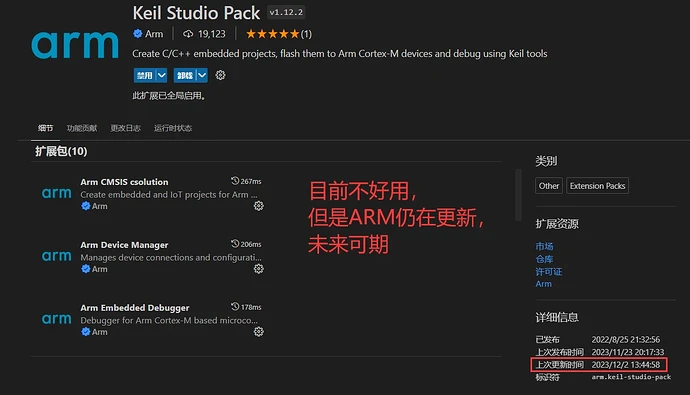

- Keil Studio Pack(Keil MDK 6，截止2024年1月2日，推荐熟练使用keil5后再使用) MDK6已经基本完善了，可以使用，但是不建议使用。MDK6学习成本比较高，对新手不友好，且MDK5还在更新维护，所以建议使用MDK5.3及以上。但MDK 6基于MS VScode编辑器开发，实现了跨平台，可在Windows，Linux，MacOS上进行开发，且界面非常优美，所以未来可期。ARM Keil MDK6使用教程
- Keil Assistant（后期开发建议使用，可以代替Keil MDK 5.3 完成代码编译(edit)，但是编译，构建，下载，调试仍然建议在Keil MDK 5.3 上使用）在Windows上用MDK5软件配合Vscode的keil assistant插件进行开发。【VS Code开发stm32和51单片机的教程，vscode代替Keil-哔哩哔哩】 https://www.bilibili.com/video/BV18e4y1H7xX
-
-
时钟树
①使用CubeMX配置时钟的步骤
-
时钟配置介绍：这是每一个工程都需要做的事情，给予CPU正常的心跳。
-
作用：给予CPU正常的心跳，并且给予各个外设的心跳，让CPU和其各个外设正常工作。（比如延时函数的准确度，定时器PWM波形的准确度）
-

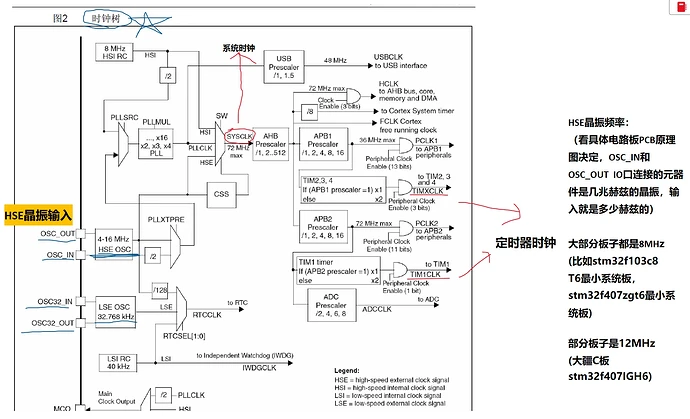

STM32F1系列CPU时钟框图：
-
配置需要注意的事项：
-
注意电路板上HSE的真实晶振频率，填高了会导致超频，会出现比较严重的问题
-
配置时建议用CubeMX配置时钟函数，然后复制到正点原子模板工程中（因为手撸时钟函数太难了）
-
CubeMX参考文档：大疆开发板C型嵌入式软件教程文档.pdf
-
-
配置步骤（这里只点出几个要注意的点，详细步骤请看大疆C板开发文档）：
-
打开大疆C板开发文档
-

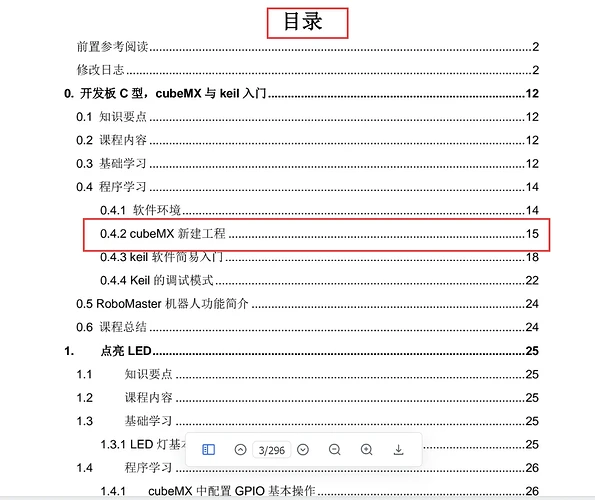

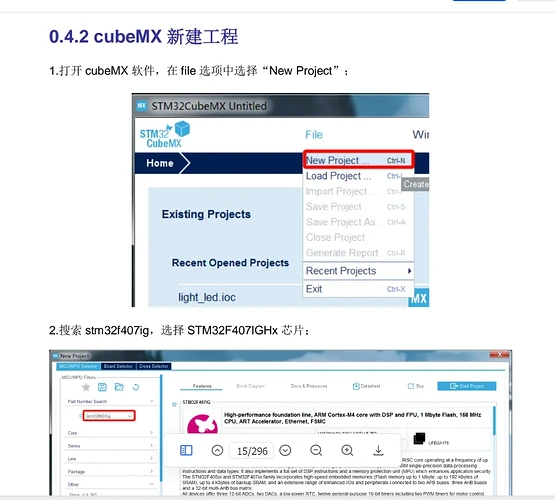

找到目录，点击0.4.2
-
按照0.4.2的步骤开始操作（每一步必须都得做，特别是Debug选Serial Wire，不选的话该工程代码会让板子假变砖）
- 需要注意板子型号，大疆板子是stm32f407igh6，咱们需要根据咱们实际的板子型号进行选择

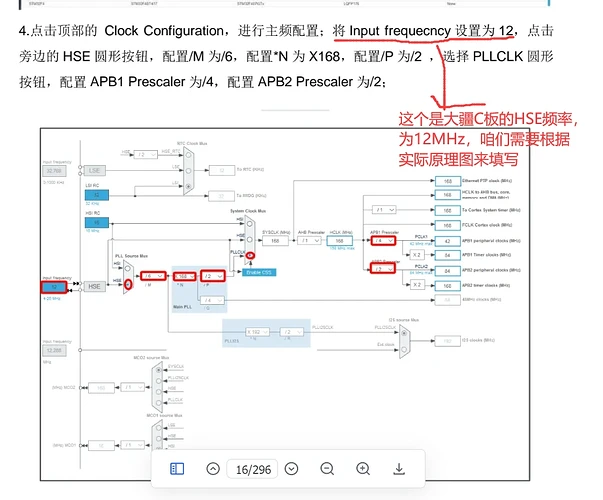

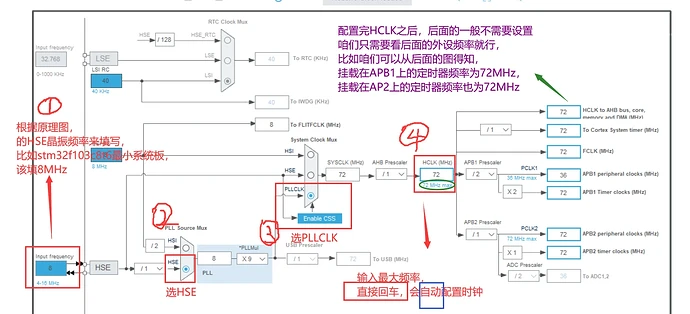

- 配置时钟树时，需要注意HSE的时钟频率，按照实际原理图上的HSE频率来配置

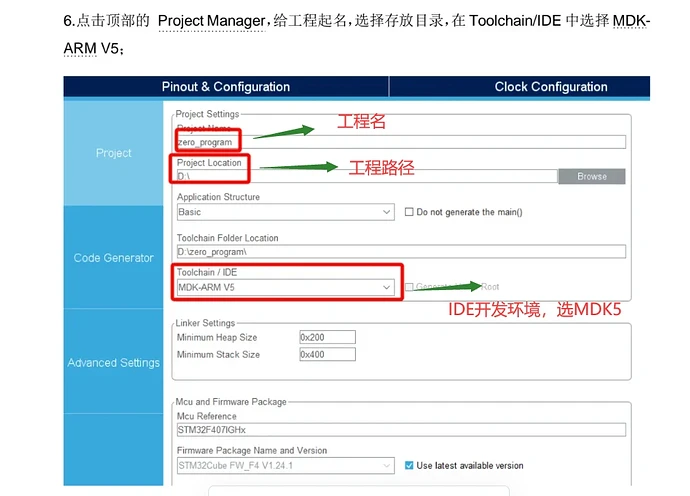

- 代码路径必须全是英文，并且不能有连续两个空格，建议直接不要空格，单词之间用下划线（不可以放在桌面上）
- 解释
-

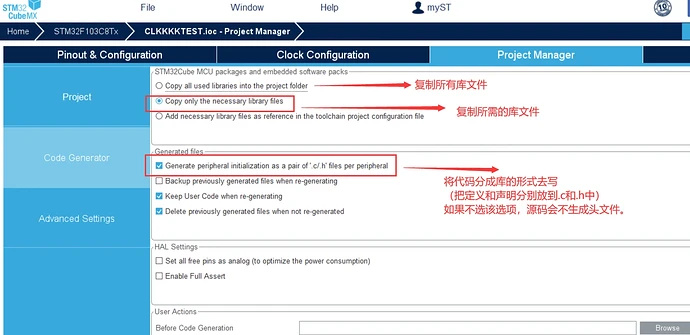

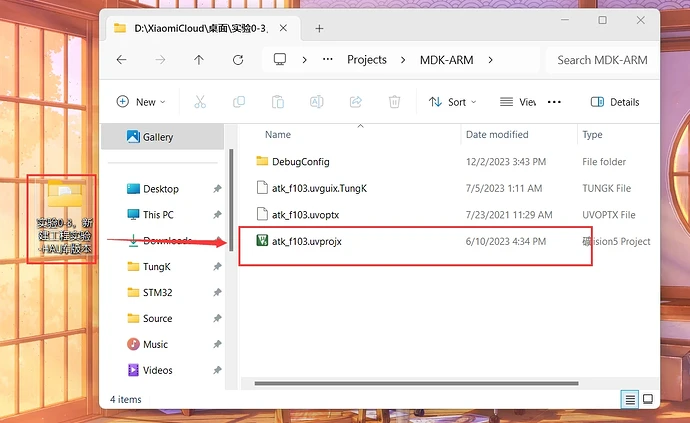

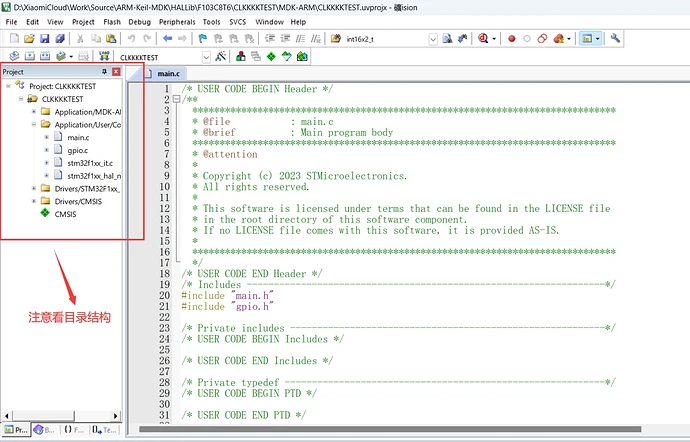

打开CubeMX生成的MDK 5工程

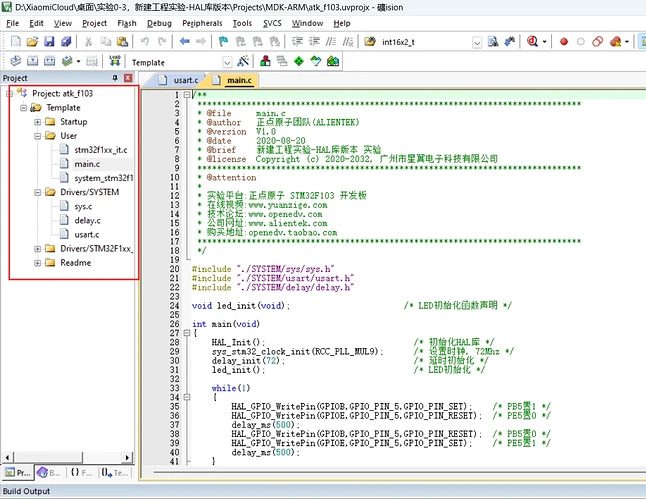

- 再复制一个并打开正点原子的模板工程

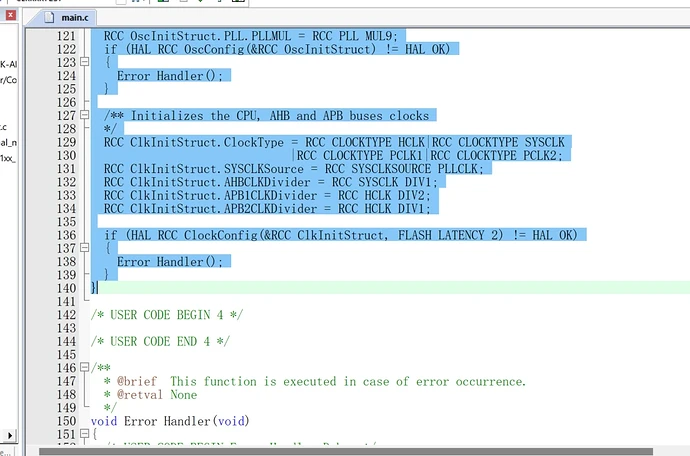

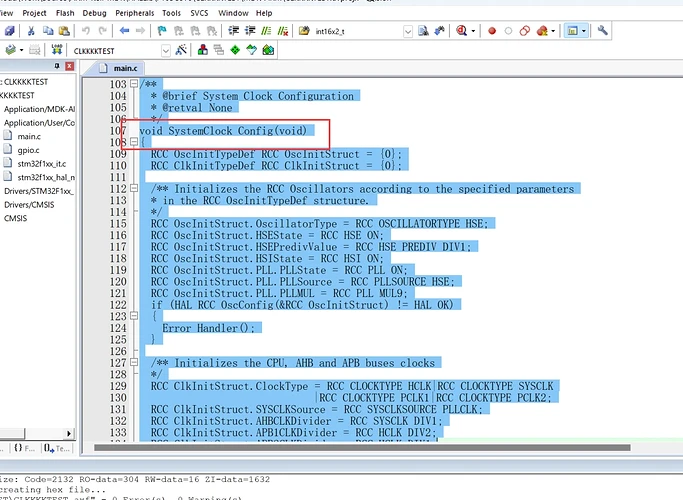

- 在CubeMX HAL库工程中的main.c中找到时钟函数void SystemClock_Config(void)的定义
- 复制整个void SystemClock_Config(void)函数的定义

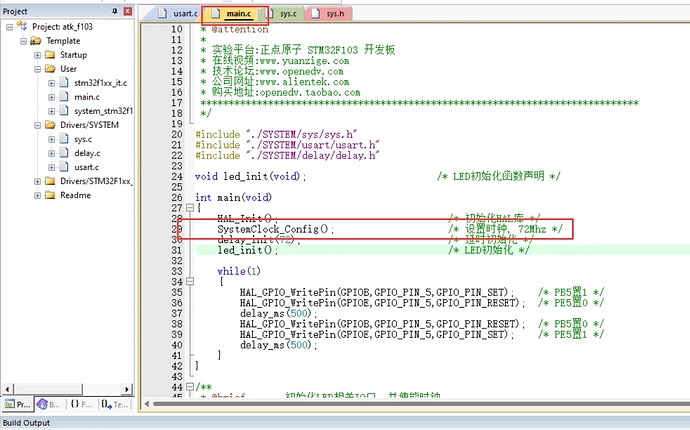

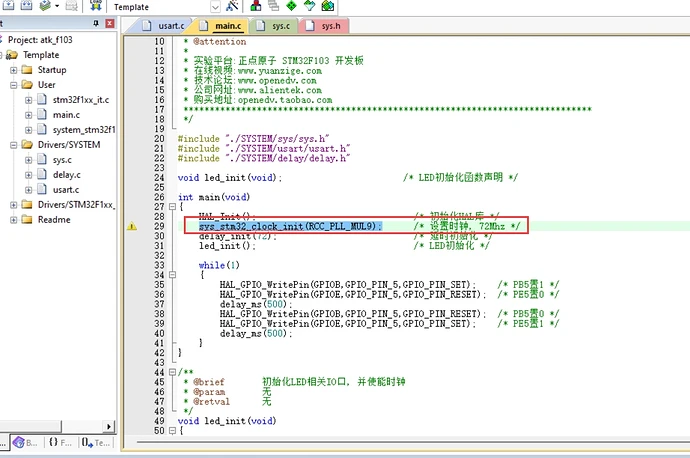

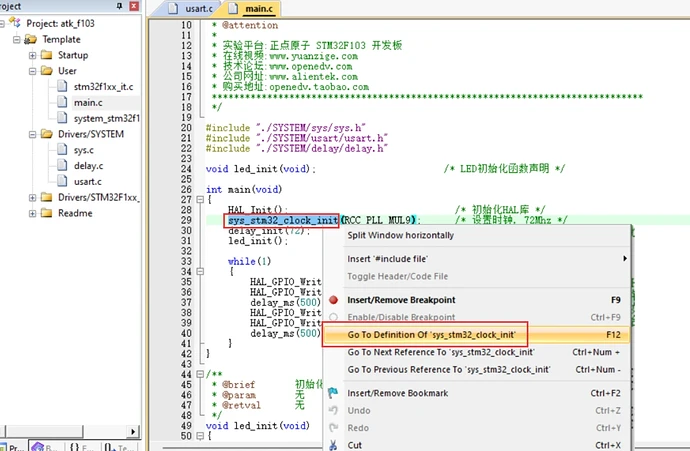

- 然后打开正点原子的工程，在main函数中找到sys_stm32_clock_init(RCC_PLL_MUL9)函数，右键该函数，并go to definition of "sys_stm32_clock_init"找到这个函数的定义。
- 如果弹出下方的问题，请按照这个框框中的提示来解决，说的很明白。（如果看不懂英语，就去百度搜，锻炼下搜索能力）
-
go to definition of "sys_stm32_clock_init"完后找到这个函数的定义，删掉整个函数，并把刚才复制的CubeMX HAL库里的时钟函数复制到这里。并将Error_Handler();直接删掉，或者替换成while(1)；
-

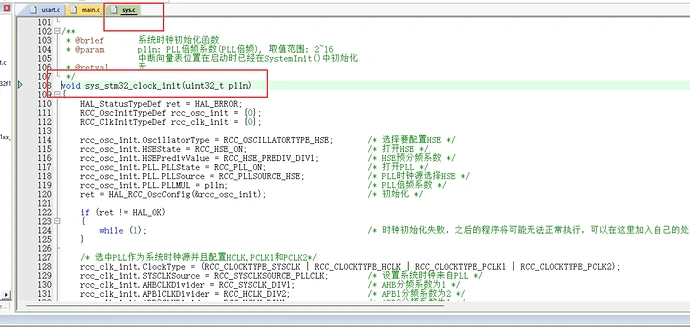

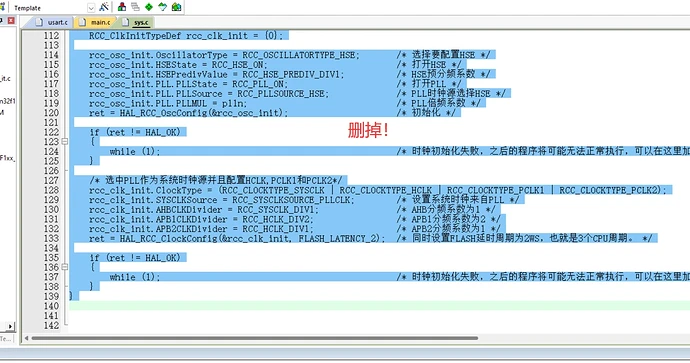

找到sys_stm32_clock_init函数定义
- 框选后删掉
- 把复制的CubeMX HAL库里的时钟函数复制到这里。

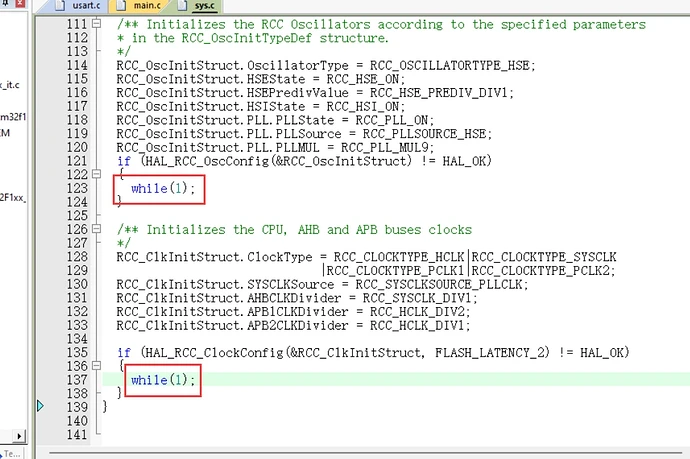

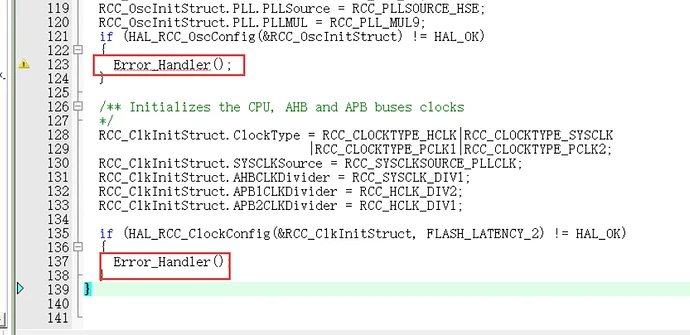

- 用while(1)；替换掉Error_Handler();或直接删掉。

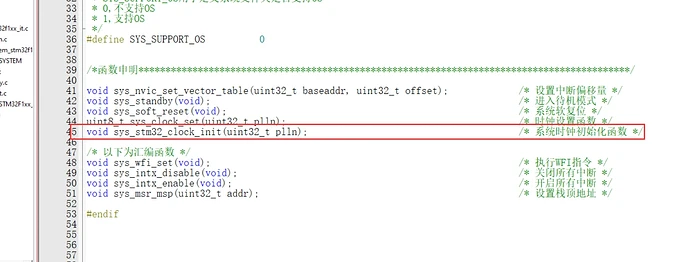

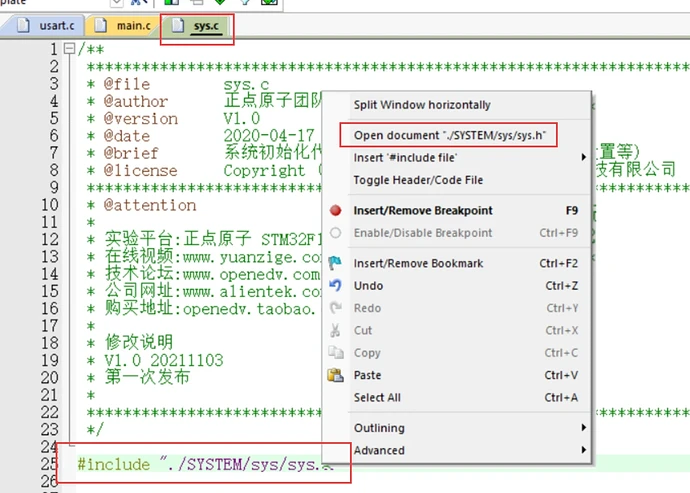

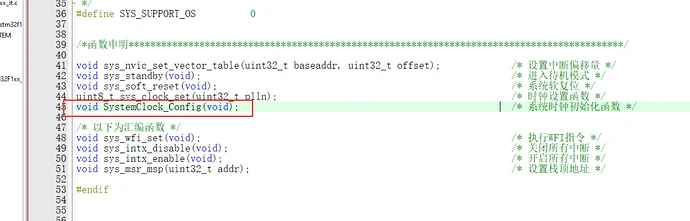

- 找到void SystemClock_Config(void)函数所在的源文件sys.c对应的头文件sys.h
- 找到sys_stm32_clock_init(uint32_t plln)函数，删掉，替换成void SystemClock_Config(void)的声明。

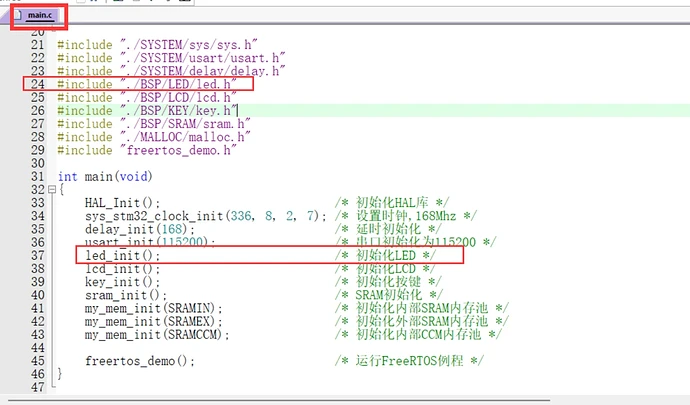

- 回到主函数，找到sys_stm32_clock_init(RCC_PLL_MUL9);函数，删掉，并调用咱们新的时钟函数

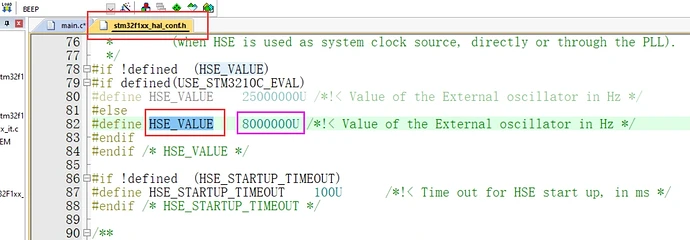

- 修改HSE_VALUE

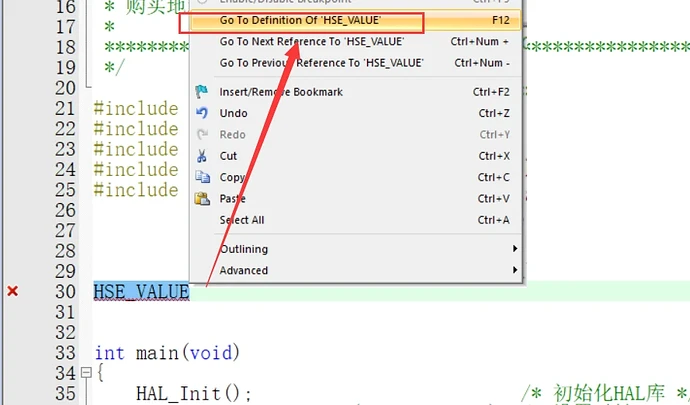

- 随便找个地方输入HSE_VALUE并go to definition（go to definition完毕后，就可以删掉这个自己写的HSE_VALUE）
- 修改HSE_VALUE的值(如果是8MHz就写8000000U，如果是12MHz就写12000000U)

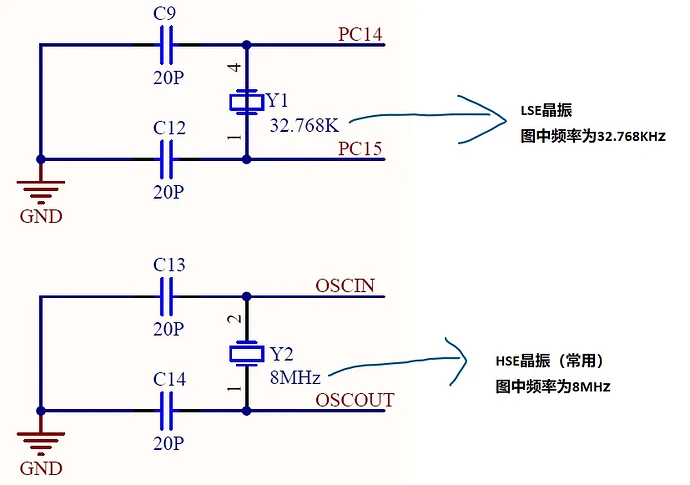

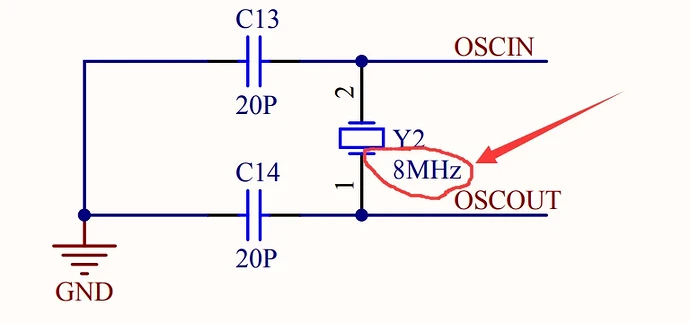

通过看原理图可知，该板子为8MHz。（具体填多少，看你板子HSE的原理图，对应OSCIN和OSCOUT这俩IO口）
-
删掉原来用来go to definition才写的HSE_VALUE
-

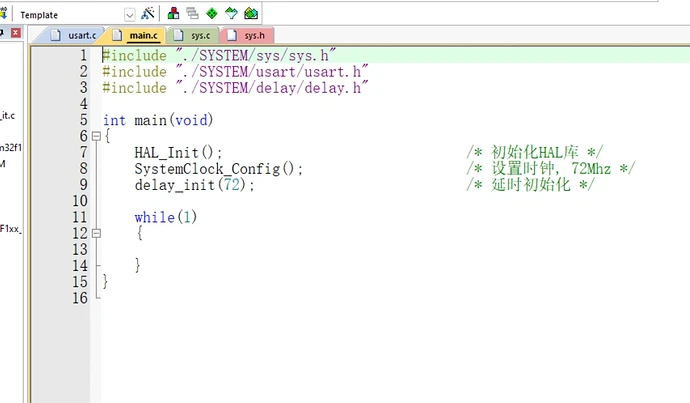

删掉多余的代码
-

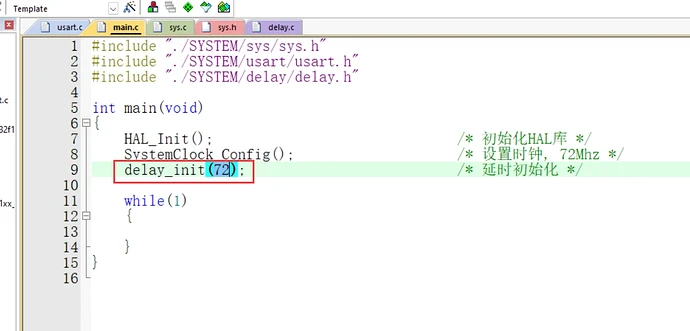

第9行的delay_init的入口参数具体填什么值，先查看一下他的定义
-

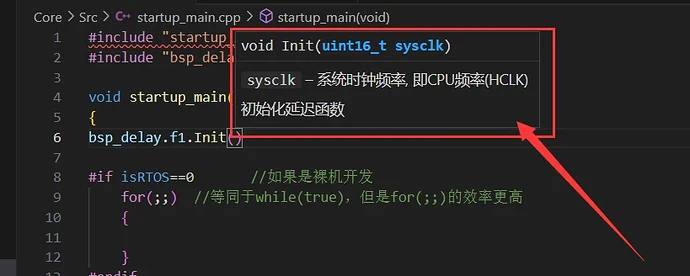

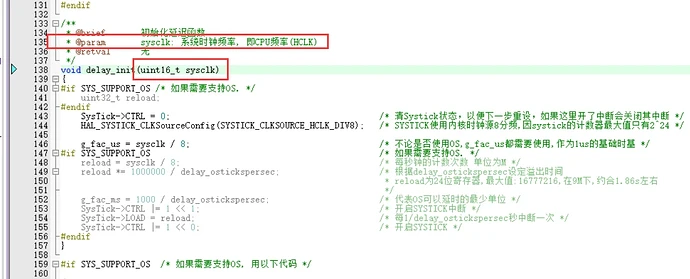

查看delay_init的定义，得知其入口参数为sysclk（系统时钟）

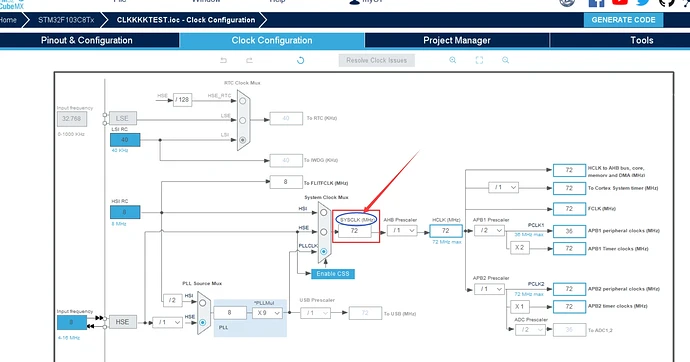

- 查看CubeMX的时钟树框图，得知SYSCLK的值为72MHz
- 把delay_init的值改为时钟树中的SYSCLK的值

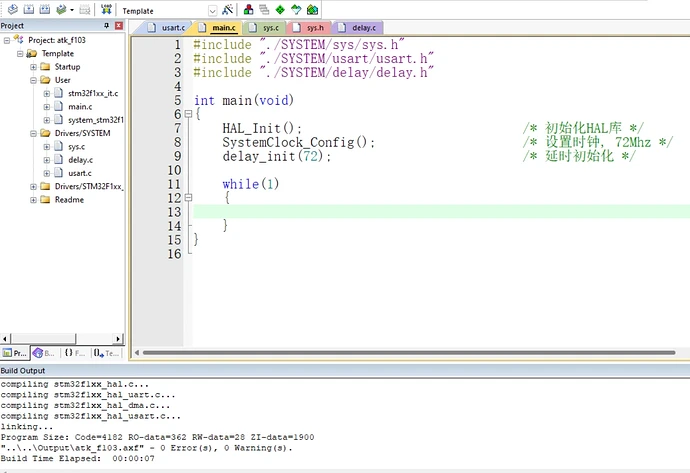

- 然后编译所有文件
- 零错误零警告即配置成功，有错误有警告请自行百度、谷歌
-
②查询某个外设时钟频率的方法（拿定时器来举例子）

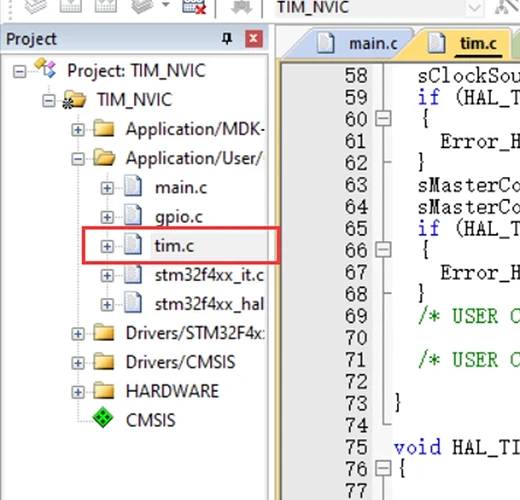

- 打开tim.c

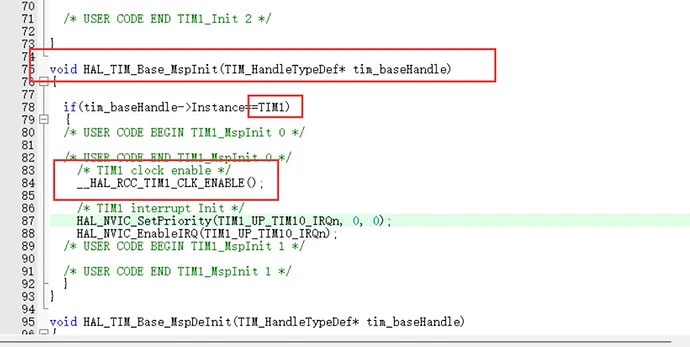

- 找到Msp初始化弱函数（看TIM的基句柄得知是哪个TIMx）

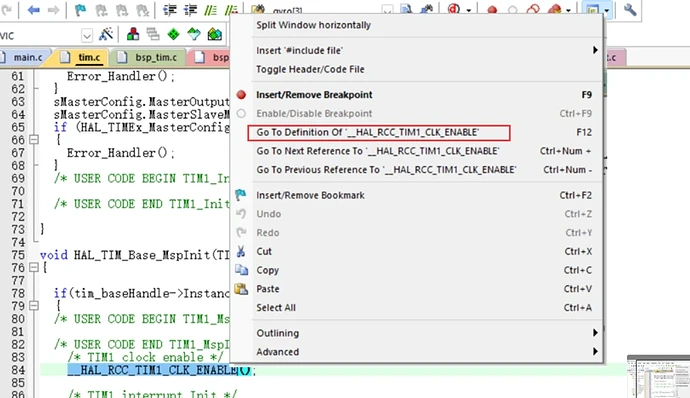

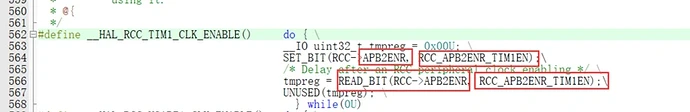

- 查找__HAL_RCC_XXX_CLK_ENABLE()的定义
- 根据函数定义，可以看出TIM1挂载在APB2上

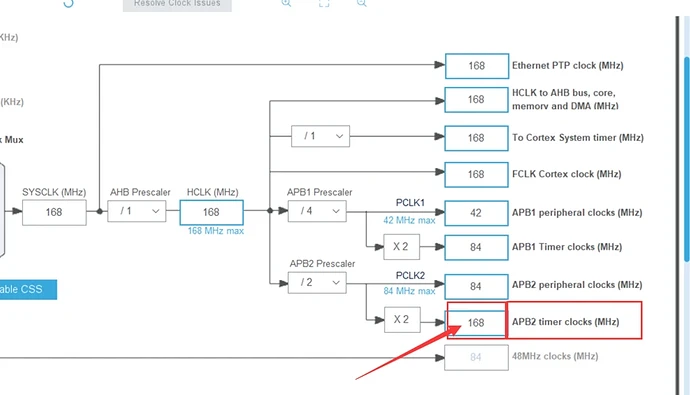

- 查询时钟树，找APB2 Timer Clock可得TIM1的TCLK是168MHz
- 所以得知，TIM1的TCLK频率为168MHz
stm32程序组成
基本介绍(主函数等)
-
工程构成：stm32工程是由C语言和汇编语言的库组成的工程，所以有主函数，符合C/C++语言的结构。
-

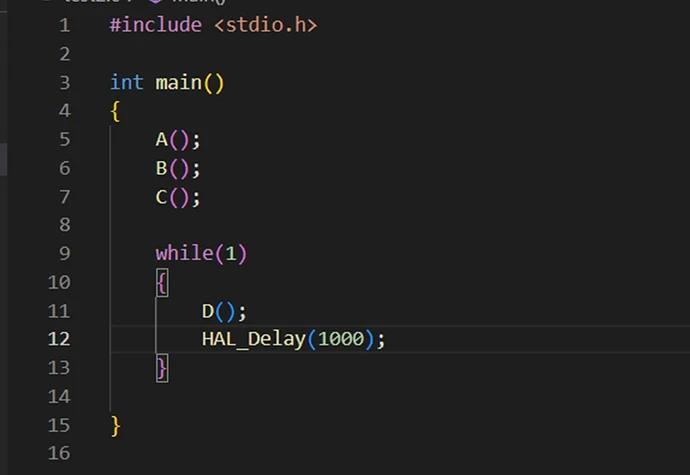

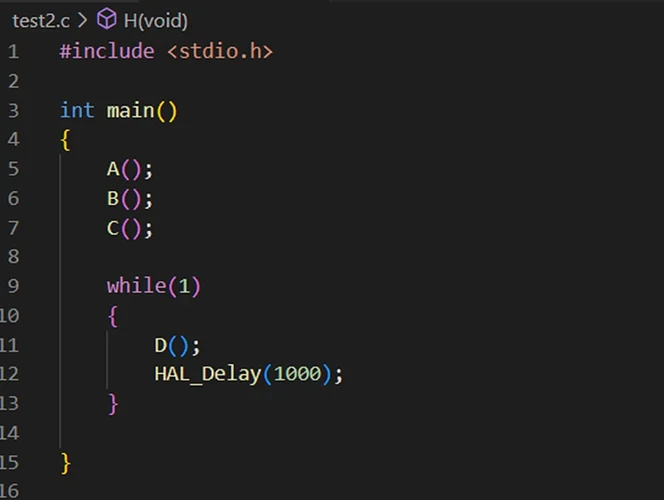

程序运行顺序：除了预编译等，程序从主函数开始运行，而且非常符合C/C++运行顺序，从主函数开始会逐行运行代码，然后会进入死循环。
-
主函数内必须的组成部分：死循环[while(true)或者for(;;)]，因为单片机要一直运行下去，所以有个死循环。
-
HAL库 与 用户自定义库
-

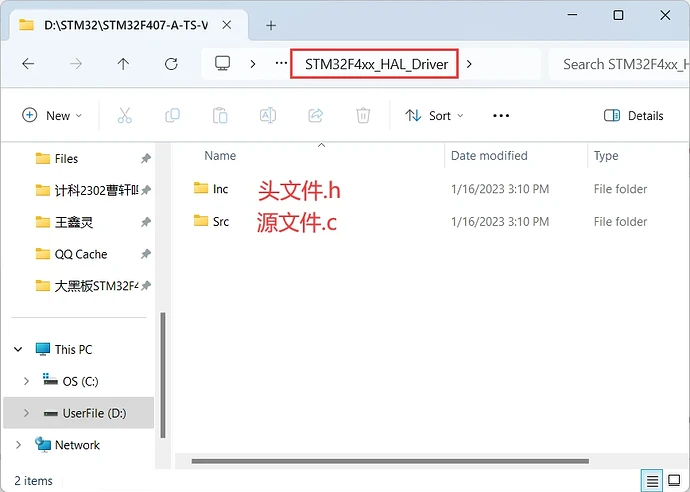

库：
-

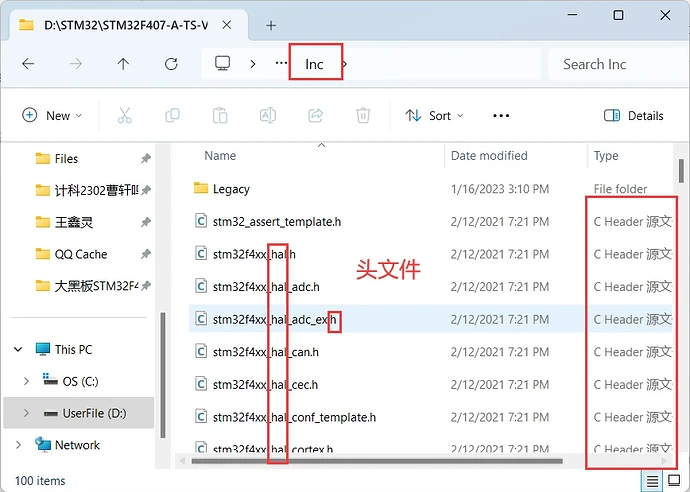

.h文件声明函数
-

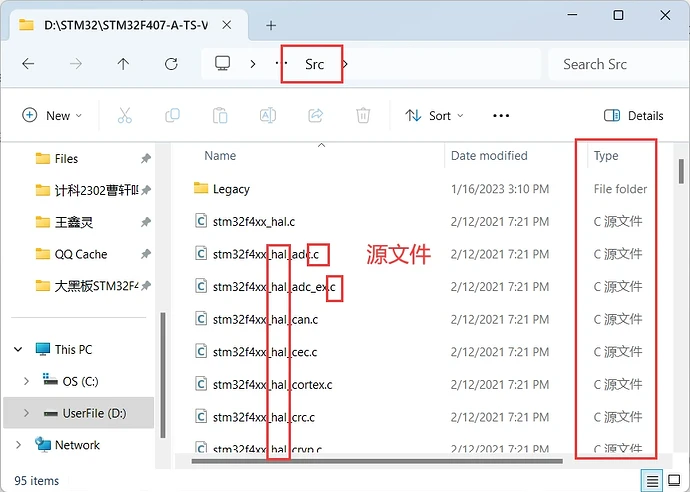

.c/.cpp文件定义函数
-
.c/.cpp文件调用函数
-
-
中断服务函数的介绍
-

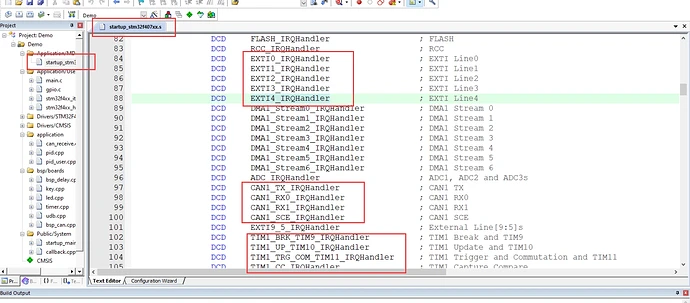

特殊函数(中断服务函数)：中断服务函数是由汇编定义的，与芯片硬件更紧密，是由芯片中断事件所触发，并不满足常规C/C++调用顺序。
-
中断服务函数的调用方式：由中断事件所触发。一旦满足某个中断事件，就立马从正在运行的地方切换到中断服务函数里开始运行，然后运行完中断服务函数后，再返回刚才运行的地方接着运行。
-
中断事件：比如说第X条线的外部中断事件、systick滴答定时器中断(普通延时函数的实现方式)、UART接收中断事件、UART发送中断事件、TIM定时器溢出更新中断、TIM定时器输入捕获中断、CAN通信发送中断事件、CAN通信接收中断事件、RTOS的PendSV中断等等。
-
中断服务函数处理过程：
-
CPU检测到有中断事件的发生
-
保护现场，将当前位置的PC地址压栈(程序计数器(Program Counter))；
-
跳转到中断服务函数，执行中断服务程序；
-
恢复现场，将栈顶的值回送给PC;
-
跳转到被中断的位置开始执行下一个指令。
-
-

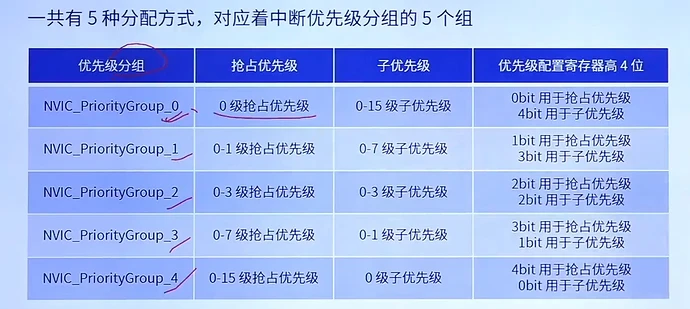

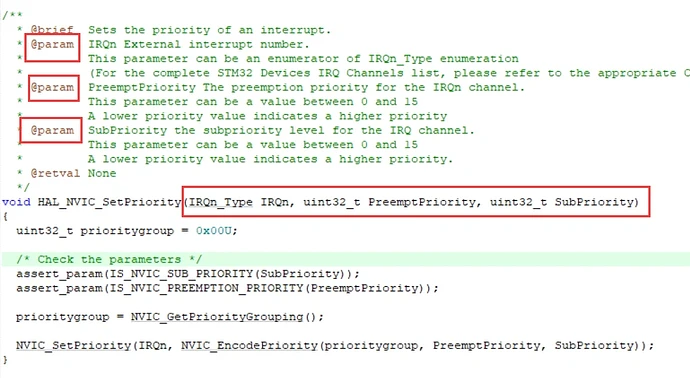

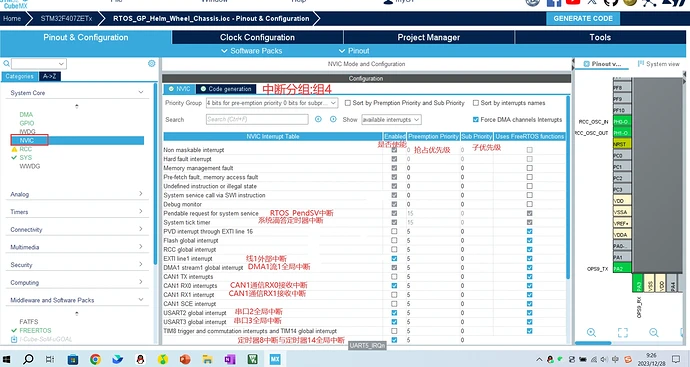

中断优先级与分组
-
优先级：抢占优先级和子优先级
-
分组0-5
- 更改分组(在HAL_Init中更改)
-
中断服务函数内容：
-
先查询中断标志位，确定被触发的中断事件
-
清除对应标志位，防止中断一直被触发，好让下次中断正常运行
-
接收数据等（可选）
-
逻辑业务代码实现（可选，比如数据处理等）
-
-
中断服务函数的特点：
1. 中断服务函数不能传入参数； 2. 中断服务函数不能有返回值； 3. 中断服务函数应该做到短小精悍； 4. 迫不得已的情况下，不准在中断服务函数中使用延时函数，如果要使用延时，请设置好延时和中断的优先级，否则程序出卡死（除了外部中断为了软件消抖而设立的延时） 5. 不要在中断服务函数中使用printf函数，会带来重入和性能问题。- 举例：
 2. USART1\_IRQHnadler函数 1. 中文名：串口1\_中断服务函数 2. 声明定义：由汇编声明，需要用户自己去定义(如果使能了，用户还不定义，程序将会卡在汇编代码中） 3. 调用条件：由CPU中断事件调用 4. 作用：被CPU调用，并调用紧急的中断程序(中断程序也就是中断服务函数里的内容) 3. HAL\_UART\_IRQHnadler(句柄) 1. 中文名：串口\_中断**公共**服务函数(公共的意思指串口1,2,3,4,5......等所有的串口都共用这一个函数实现功能，由后面的句柄决定究竟是哪个函数被触发) 2. 声明定义：ST公司编写的HAL库声明和定义 3. 调用条件：由中断服务函数调用 4. 作用： 1. 先查询中断标志位，确定被触发的中断事件 2. 清除对应标志位，防止中断一直被触发，好让下次中断正常运行 3. 接收数据等（可选） 4. 调用中断事件对应的中断回调函数 5. 其他操作（比如特殊的，在串口接收中断里会disable失能中断，也就是关掉中断） 4. HAL\_UART\_RxCpltCallback(句柄) 1. 中文名：串口\_中断回调函数(因为他被中断公共服务函数调用，所以句柄是由调用它的中断公共服务函数所决定) 2. 声明定义：ST公司编写的HAL库声明为弱函数，需要用户自己去定义 3. 调用条件：被中断公共服务函数调用 4. 作用：先确定是哪个句柄调用的，再进行相应的业务逻辑实现（可选，比如数据处理等）   -
-
RTOS与ROS/ROS2简单了解
-
进阶（非裸机开发，基于RTOS系统开发）
-
常见的RTOS(嵌入式实时操作系统)：FreeRTOS、Nuttx、RT-Thread、μC/OS-II、Xiaomi VelaOS
-
FreeRTOS官网：FreeRTOS™ - FreeRTOS™
-
FreeRTOS简单理解：拥有多线程库特性并兼容POSIX标准的操作系统
-
多线程：系统拥有多个任务(线程)，每个任务(线程)独立并同时运行(可以理解成每个任务都是一个主函数，这些任务都是同时在执行的。具体实现方式以后再学，原理就是PendSV中断等)
-
-

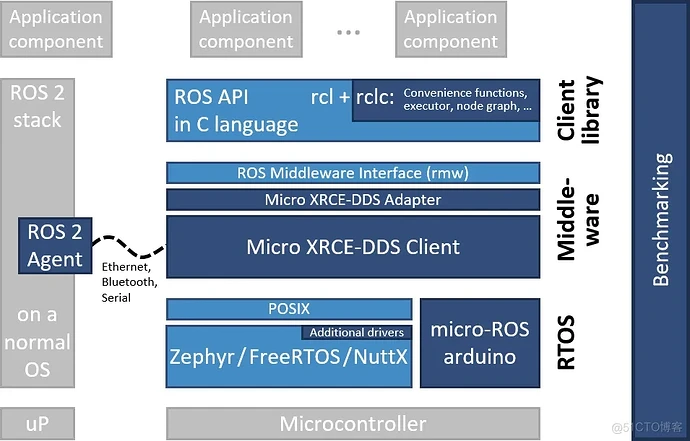

进阶(非裸机开发，基于RTOS和ROS2_MicroROS)
-
使用方式：ESP32使用arduino库+FreeRTOS+MicroROS并通过串口与STM32进行通信。
-
主要作用之一：可通过WIFI远程与上位机（电脑、工控机）的ROS2进行更加安全、稳定的通信，对比直接用串口通信（rosserial），要好很多(DDS分布式)。
-
MicroROS Vs ROSserial的详解链接: https://mp.weixin.qq.com/s/1lQXAA3sV-4GpXAzHiGChQ
-

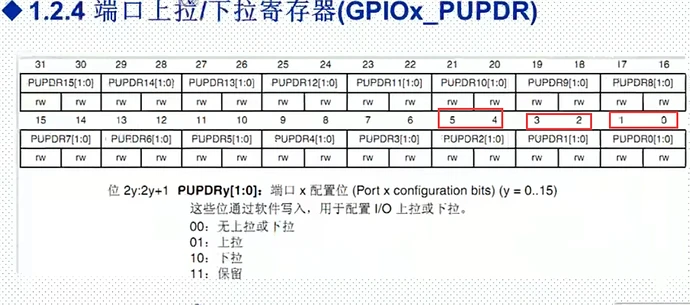

寄存器
- 理解：是CPU内部用来存放数据的一些小型存储区域，用来暂时存放参与运算的数据和运算结果。
- 实现的功能：

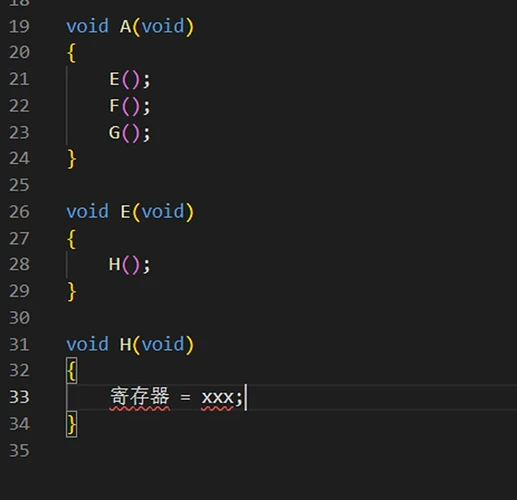

- 寄存器如何在基于C语言的HAL库中发挥作用的呢？
机器人队标准工程格式
英语
必须用 英语 ，工程文件名、函数名、变量名必须用英语！
正点原子HAL库工程标准：
机器人队STM32工程标准(Cube+C语言)：
1. applications应用层
2. bsp驱动层
3. Middlewares中间层
4. Core(主函数所在地，条件编译配置HAL库的头文件所在地)
机器人队STM32C/C++工程标准
1. 应用层、驱动层等采用模块集成式，不再采用Src和Inc分离式
2. 公共兼容层：
3. C++子main兼容库
2. 作用：在.cpp文件中创建一个普通的函数，该函数调用C++的代码，然后被C语言main.c文件中的main函数所调用。
5. 弱函数\_回调函数库（该文件的源文件全局要有extern "C",因为弱函数是C语言的东西，C++无法正常识别）
(建议)机器人队STM32Cube C/C++工程标准(类Cube，试运行，建议):
首先打开CubeMX进行工程配置，比如我们这里用裸机开发使一个LED灯闪烁

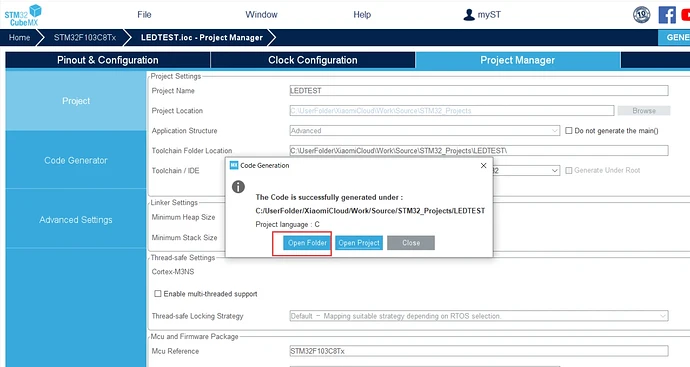

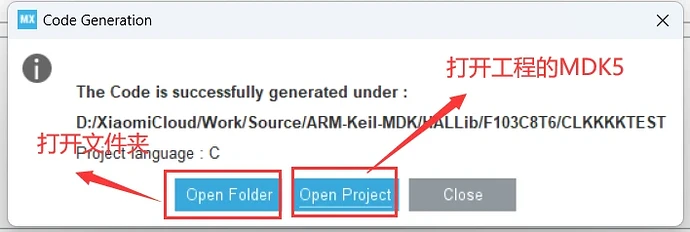

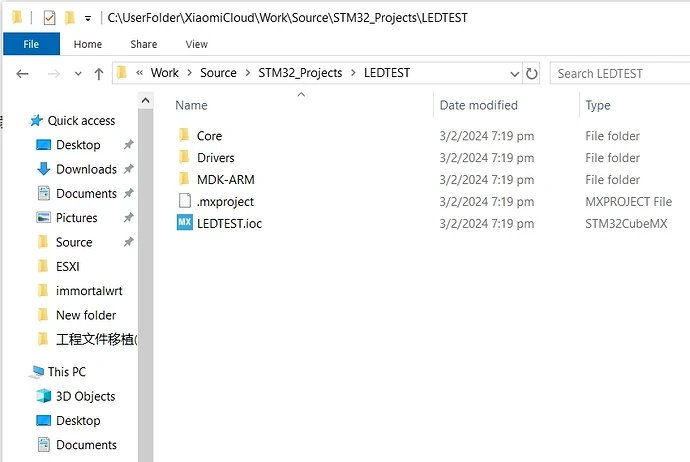

然后选择OpenFolder打开文件夹
打开Github将一些必备文件进行克隆
仓库链接：
https://github.com/tungchiahui/CubeMX\_MDK5to6\_Template
或者直接打开terminal输入
git clone https://github.com/tungchiahui/CubeMX_MDK5to6_Template.git

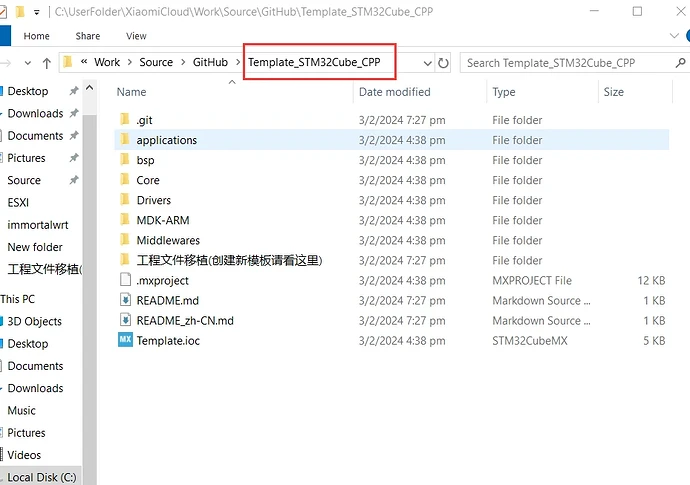

打开克隆的模板与刚才CubeMX生成的工程

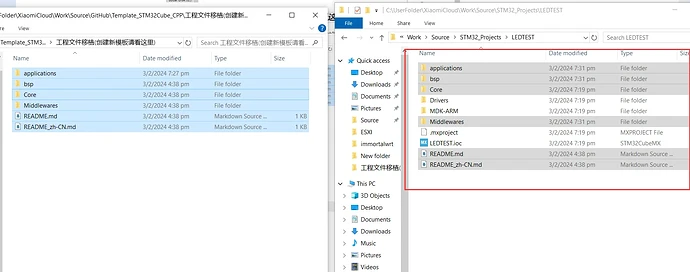

打开模板中的***工程文件移植(创建新模板请看这里)*** 文件夹，然后将里面的文件全部复制到CubeMX工程文件中。
移动后：
打开工程设置工程

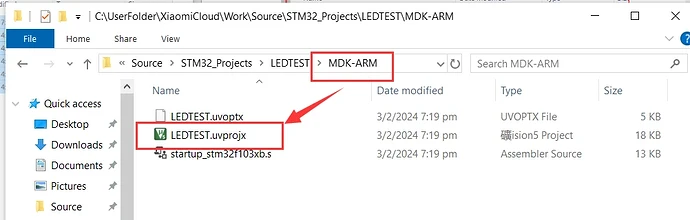

- 打开MDK5工程

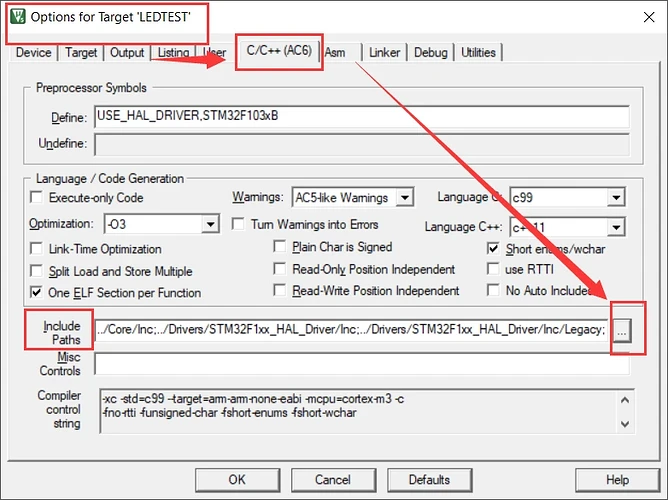

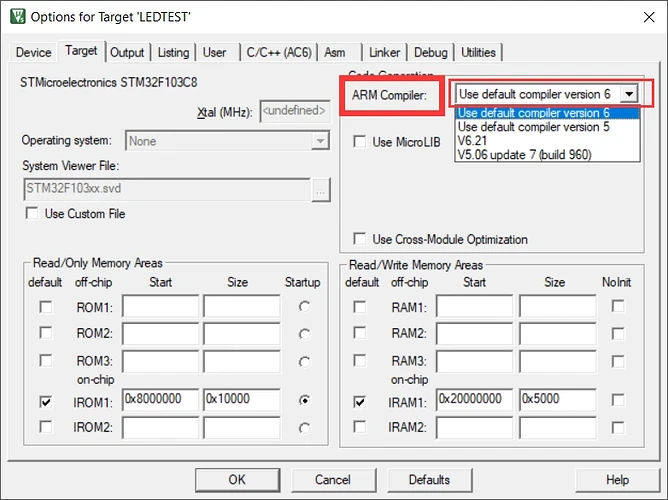

- 点击Options for Target
- 修改编译器为
ARMClang[ARM Compiler6 (AC6)]替换掉ARMCC[ARM Compiler5 (AC5)]

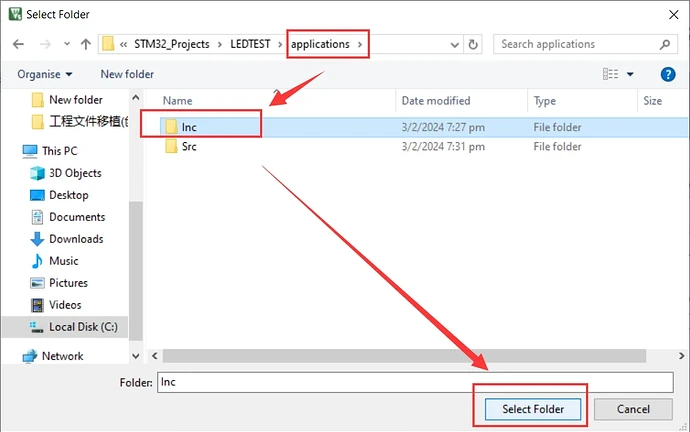

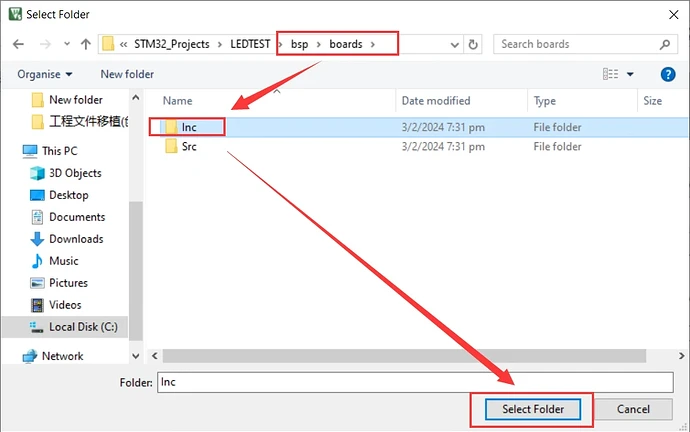

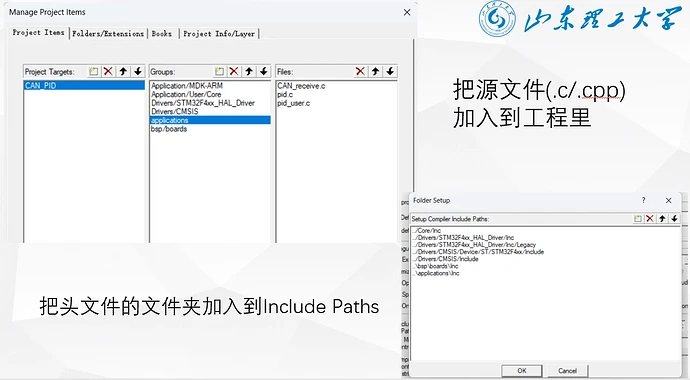

- 添加头文件的路径(Include Path)
添加applications中的Inc文件夹
添加bsp/boards中的Inc文件夹
点击OK即可
- 添加源文件.c/.cpp等

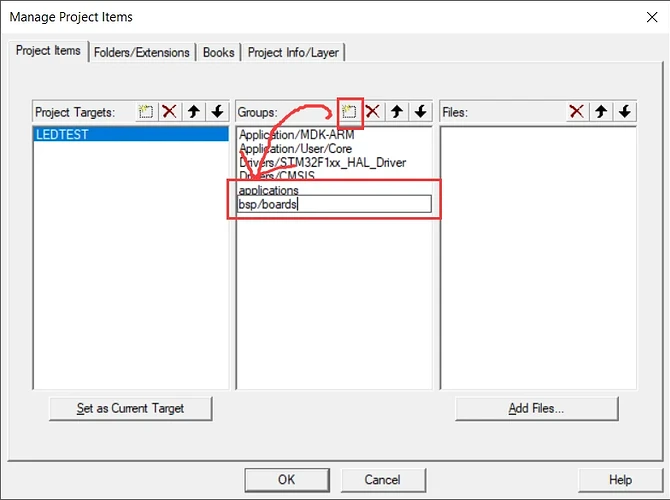

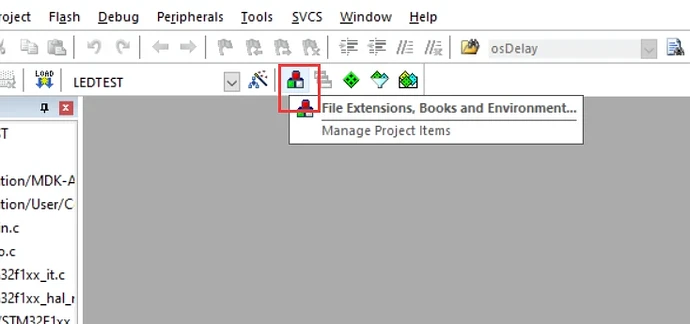

打开Manage Project Items
创建两个分组
分组的名字分别叫
applications
bsp/boards

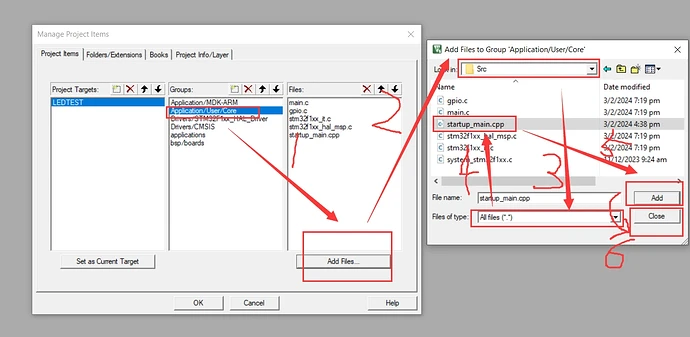

将Core/Src目录下的startup_main.cpp加入到Application/User/Core组中。

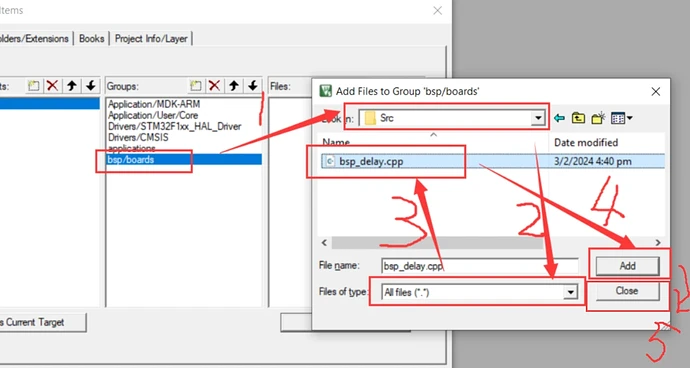

将bsp/boards/Src目录下的bsp_delay.cpp加入到bsp/boards组中。

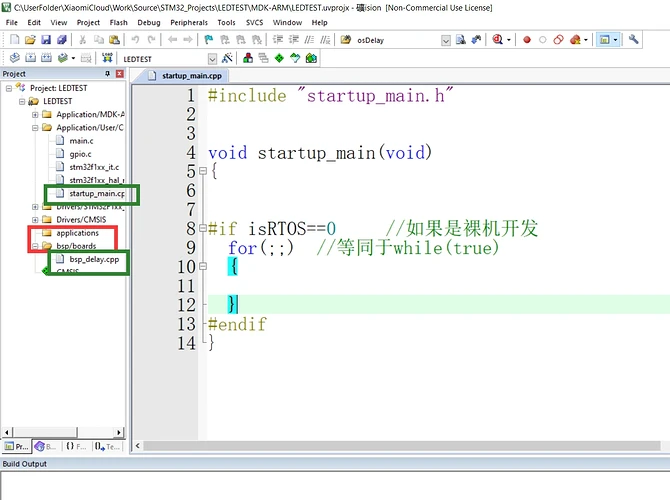

可以看到工程里的文件都就绪了。
编译并配置一些必要代码

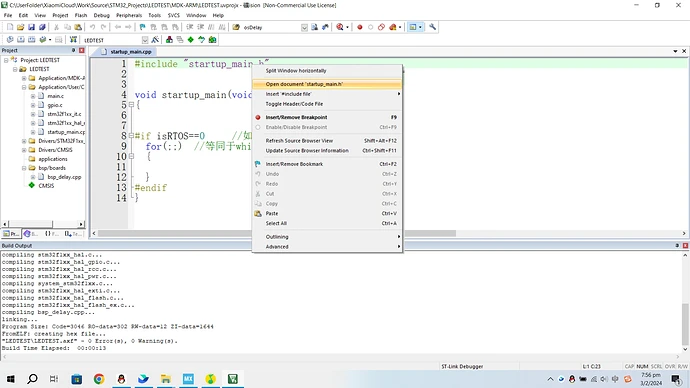

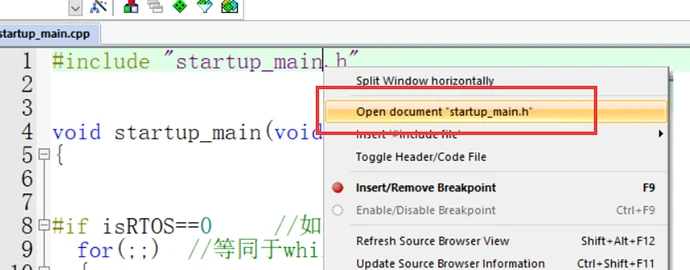

可以右键头文件，然后点Open Document "xxx.h"来打开头文件，用来检查头文件是否导入成功。

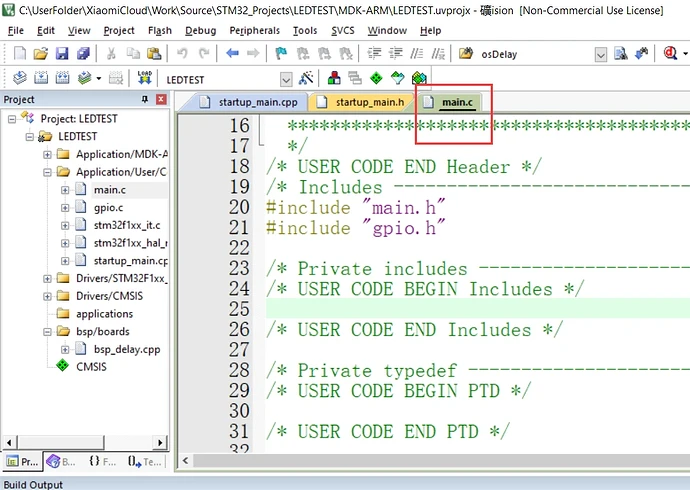

找到main.c文件，准备在主函数main()中调用C++的类主函数startup_main();

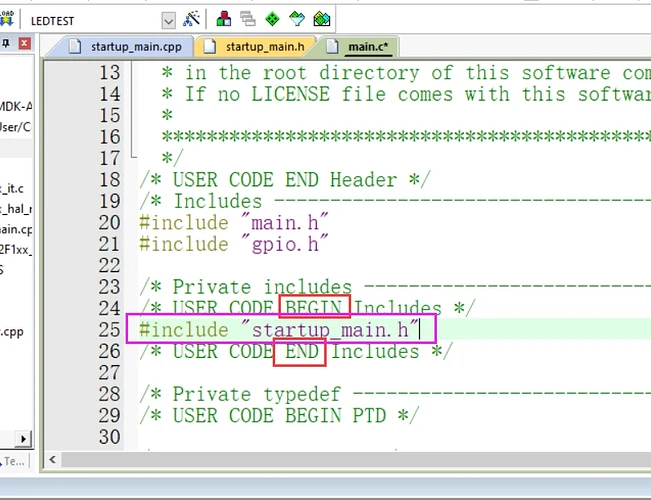

在USER CODE BEGIN Includes和USER CODE END Includes这两行注释中间 引用startup_main.h (因为不放在BEGIN和END之间的代码在CubeMX重新配置后，代码都会消失)

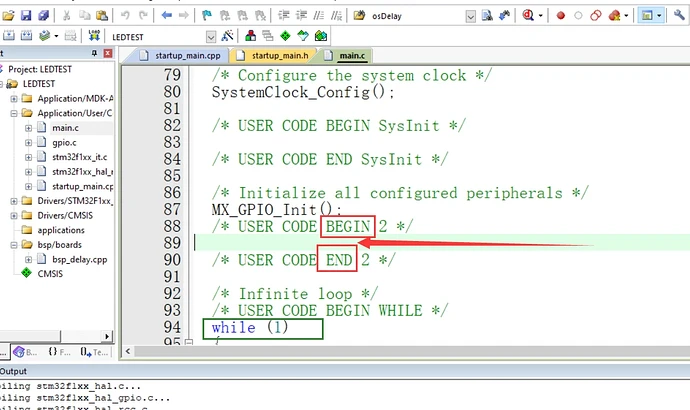

在USER CODE BEGIN和USER CODE END这两行注释中间 调用startup_main();(因为不放在BEGIN和END之间的代码在CubeMX重新配置后，代码都会消失)

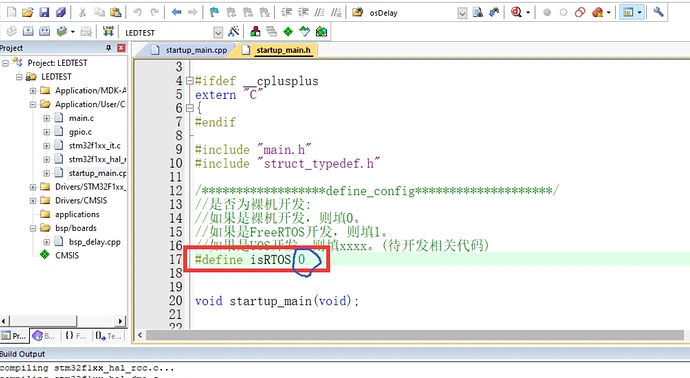

打开startup_main.h
更改isRTOS宏的值，如果是裸机开发则为0，如果使用了FreeRTOS则改为1。

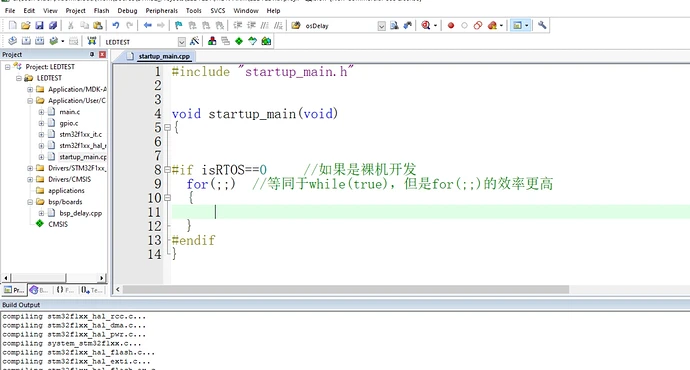

至此，你可以在startup_main()函数中随意调用C/C++库中的代码啦。
C++库的头文件格式
拿bsp_delay.h举例
#ifndef __BSP_DELAY_H_
#define __BSP_DELAY_H_
#ifdef __cplusplus
extern "C"
{
#endif
#include "startup_main.h"
class BSP_Delay
{
public:
class F1
{
public:
void Init(uint16_t sysclk);
void us(uint32_t nus);
void ms(uint16_t nms);
}f1;
class F4
{
public:
void Init(uint16_t sysclk);
void us(uint32_t nus);
void ms(uint16_t nms);
}f4;
class FreeRTOS
{
public:
void Init(void);
}freertos;
};
extern BSP_Delay bsp_delay;
#ifdef __cplusplus
}
#endif
#endif
条件编译肯定不能少，一个是防止头文件重复引用的条件编译，一个是把C++链接为C语言的条件编译。
然后引用startup_main.h头文件
再创建该模块的类，比如说class BSP_LED等，我这里为延时的类，所以是class BSP_Delay。
然后写类里的声明。
注意：不要在.h文件里写任何代码实现，也就是不能写任何函数的定义。
然后第35行的extern BSP_Delay bsp_delay;是在主函数中进行了创建对象bsp_delay，我们要在这里声明(extern)一下对象(变量)。方便其他的源文件调用。
C++库的源文件格式
拿bsp_delay.cpp举例
#include "bsp_delay.h"
#if isRTOS == 1
#include "cmsis_os.h"
#endif
static uint32_t g_fac_us = 0; /* us延时倍乘数 */
BSP_Delay bsp_delay;
/**

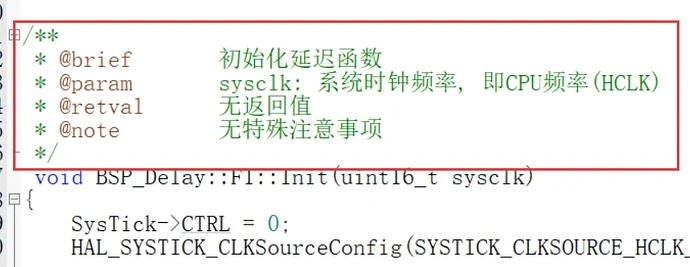

* @brief 初始化延迟函数
* @param sysclk: 系统时钟频率, 即CPU频率(HCLK)
* @retval 无
*/

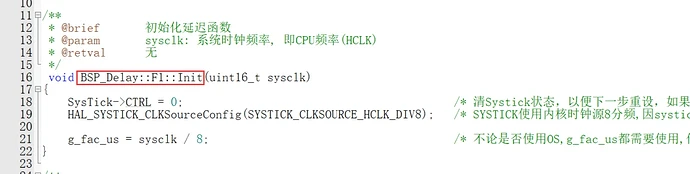

void BSP_Delay::F1::Init(uint16_t sysclk)
{
SysTick->CTRL = 0; /* 清Systick状态，以便下一步重设，如果这里开了中断会关闭其中断 */
HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK_DIV8); /* SYSTICK使用内核时钟源8分频,因systick的计数器最大值只有2^24 */
g_fac_us = sysclk / 8; /* 不论是否使用OS,g_fac_us都需要使用,作为1us的基础时基 */
}
/**
* @brief 延时nus
* @param nus: 要延时的us数.
* @note 注意: nus的值,不要大于1864135us(最大值即2^24 / g_fac_us @g_fac_us = 9)
* @retval 无
*/
void BSP_Delay::F1::us(uint32_t nus)
{
uint32_t temp;
SysTick->LOAD = nus * g_fac_us; /* 时间加载 */
SysTick->VAL = 0x00; /* 清空计数器 */
SysTick->CTRL |= 1 << 0 ; /* 开始倒数 */
do
{
temp = SysTick->CTRL;
} while ((temp & 0x01) && !(temp & (1 << 16))); /* CTRL.ENABLE位必须为1, 并等待时间到达 */
SysTick->CTRL &= ~(1 << 0) ; /* 关闭SYSTICK */
SysTick->VAL = 0X00; /* 清空计数器 */
}
/**
* @brief 延时nms
* @param nms: 要延时的ms数 (0< nms <= 65535)
* @retval 无
*/
void BSP_Delay::F1::ms(uint16_t nms)
{
uint32_t repeat = nms / 1000; /* 这里用1000,是考虑到可能有超频应用,
* 比如128Mhz的时候, delay_us最大只能延时1048576us左右了
*/
uint32_t remain = nms % 1000;
while (repeat)
{
us(1000 * 1000); /* 利用delay_us 实现 1000ms 延时 */
repeat--;
}
if (remain)
{
us(remain * 1000); /* 利用delay_us, 把尾数延时(remain ms)给做了 */
}
}
/**
* @brief 初始化延迟函数
* @param sysclk: 系统时钟频率, 即CPU频率(rcc_c_ck), 168MHz
* @retval 无
*/
void BSP_Delay::F4::Init(uint16_t sysclk)
{
HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);/* SYSTICK使用外部时钟源,频率为HCLK */
g_fac_us = sysclk; /* 不论是否使用OS,g_fac_us都需要使用 */
}
/**
* @brief 延时nus
* @param nus: 要延时的us数.
* @note nus取值范围 : 0~190887435(最大值即 2^32 / fac_us @fac_us = 21)
* @retval 无
*/
void BSP_Delay::F4::us(uint32_t nus)
{
uint32_t ticks;
uint32_t told, tnow, tcnt = 0;
uint32_t reload = SysTick->LOAD; /* LOAD的值 */
ticks = nus * g_fac_us; /* 需要的节拍数 */
told = SysTick->VAL; /* 刚进入时的计数器值 */
while (1)
{
tnow = SysTick->VAL;
if (tnow != told)
{
if (tnow < told)
{
tcnt += told - tnow; /* 这里注意一下SYSTICK是一个递减的计数器就可以了 */
}
else
{
tcnt += reload - tnow + told;
}
told = tnow;
if (tcnt >= ticks)
{
break; /* 时间超过/等于要延迟的时间,则退出 */
}
}
}
}
/**
* @brief 延时nms
* @param nms: 要延时的ms数 (0< nms <= 65535)
* @retval 无
*/
void BSP_Delay::F4::ms(uint16_t nms)
{
uint32_t repeat = nms / 540; /* 这里用540,是考虑到可能有超频应用, 比如248M的时候,delay_us最大只能延时541ms左右了 */
uint32_t remain = nms % 540;
while (repeat)
{
us(540 * 1000); /* 利用delay_us 实现 540ms 延时 */
repeat--;
}
if (remain)
{
us(remain * 1000); /* 利用delay_us, 把尾数延时(remain ms)给做了 */
}
}
void BSP_Delay::FreeRTOS::Init(void)
{
//调用FreeRTOS自带的延时即可。
//osDelay
//vTaskDelay
//vTaskDelayUntil
}
/**
* @brief HAL库内部函数用到的延时
HAL库的延时默认用Systick，如果我们没有开Systick的中断会导致调用这个延时后无法退出
* @param Delay 要延时的毫秒数
* @retval None
*/
void HAL_Delay(uint32_t Delay)
{
#if isRTOS==0 //如果是裸机开发
#ifdef STM32F1 //如果是裸机开发且为F1
bsp_delay.f1.ms(Delay);
#endif
#ifdef STM32F4 //如果是裸机开发且为F4
bsp_delay.f4.ms(Delay);
#endif
#elif isRTOS==1 //如果是FreeRTOS开发
osDelay(Delay);
#endif
}
刚上来肯定要引用自己的头文件。
这个条件编译不用管，因为延时在裸机开发和RTOS开发时有区别，所以我加了一行条件编译。
上来要先创建一下类对象bsp_delay;
然后把类里的函数都进行定义。
函数注释格式：
这一块是该函数的注释，以后尽量都这样写注释。（在以后MDK6中进行调用函数时，会提示该注释，一目了然）
这样写注释的好处，在调用时，会显示入口参数需要填什么，会显示返回值是什么。
brief 函数摘要
param 入口参数
retval 返回值
note或attention 注意事项
注意这里，有几个param入口参数，就写几个param
比如
/**
* @brief CAN1通信发送函数
* @param motor1: 第1个电机的相对电流值
* @param motor2: 第2个电机的相对电流值
* @param motor3: 第3个电机的相对电流值
* @param motor4: 第4个电机的相对电流值
* @retval bool是否发送成功
* @note 无特殊注意事项
*/
bool CAN_BUS::CAN1::CMD1(int16_t motor1,int16_t motor2,int16_t motor3,int16_t motor4)
{
// ... ...
}
注意事项
-
在.cpp源文件中，弱函数的定义前面要加个extern “C” 因为__weak是C语言(汇编向量)特有的，所以必须把代码以C语言的形式链接。
-
代码要写在Begin和End之间，否则再次用CubeMX配置代码后，代码会消失。
