【华南理工】MP5048电源保护模块开源

Robocon资料站 华南理工大学
1

111111111

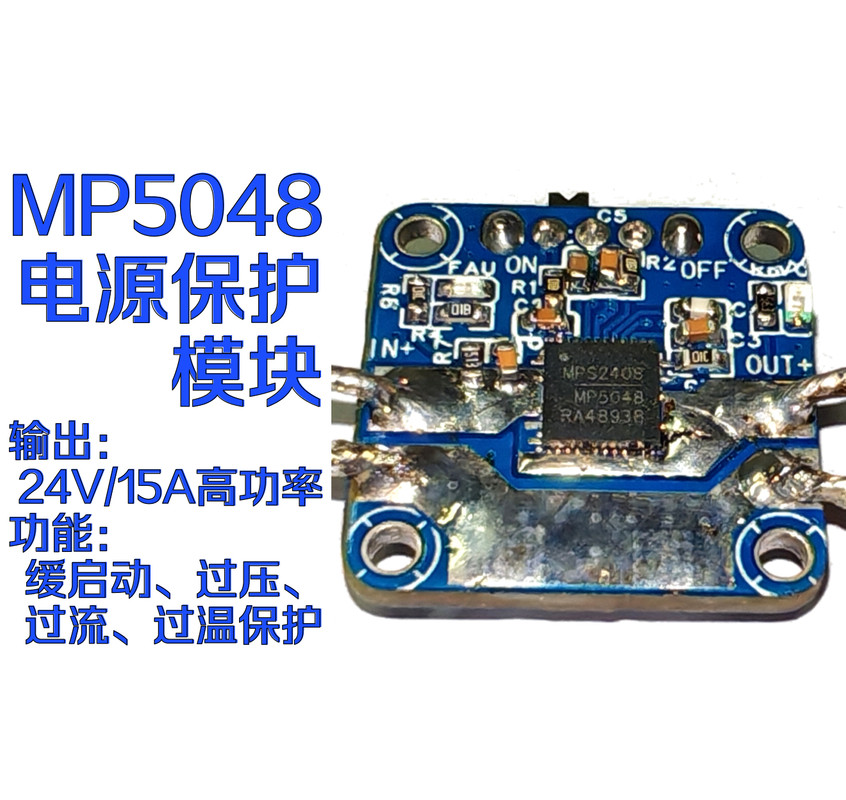

111111111846×800 177 KB

#立创开源链接
MP5048电源保护模块 - 立创开源硬件平台

模块参数

  • 输入电压12V-24V（3-6S锂电池）；
  • 芯片可承受最大15A的电流，本模块电流控制在12A以内较为安全；
  • 上电时会有100ms的插入延迟和24ms的缓启动，可参考后文缓启动设置进行调整；
  • 发生过流、短路等问题时，芯片关断保护，需要在排除错误后拨动开关进行重启；
  • 模块大小为20cm*20cm，四周有M2螺丝孔可用于固定或安装外壳。

模块设置

1.缓启动设置

缓启动时间可通过调整C3的大小来调整，公式为 t_ {ss} =\frac{C _{ss}* R_{ss}}{15}

2.限流设置

当芯片的CS引脚电压CLREF引脚电压时触发过流保护。芯片缓启动结束后CS引脚在芯片内部连接一个与芯片过流成正比的恒流源，比例为25µA/A，CLREF引脚在芯片内部连接26μA的恒流源。以15A限流为例，限流设置方法如下：

    1. 先设置 RCS 大小为10KΩ，当15A需要触发限流时，CS引脚电压为 V _{CS} = R _{CS} * 25µA/A * I _{OUT} =10^4Ω * 25µA/A * 15A =3.75V
    2. 由上一步得出CS电压超过3.75V时触发限流，那么当设置CLREF引脚电压为3.75V左右，R _{CLREF}= 3.75V / 26μA \approx 143KΩ
      需要注意的是，对限流值的设置不会影响芯片的短路保护，当流过芯片的电流超过26A时，芯片固定触发短路保护。

特别鸣谢

特别感谢MPS中国大学计划为我们完成这个项目提供的支持。
